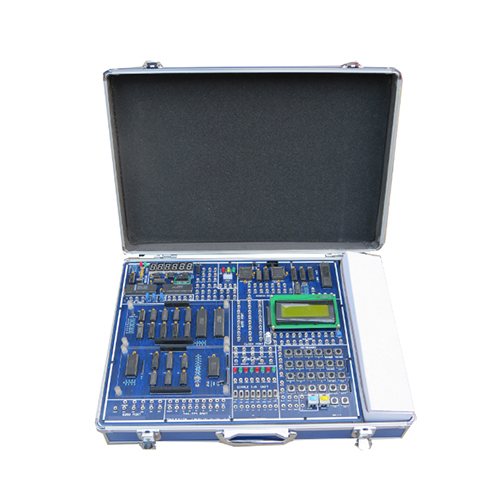

AF136E معدات مختبرات الكهرباء لتدريب المعالجات الدقيقة 8086، معدات تعليمية، معدات تدريب مهني١. مميزات النظام
يُعدّ نظام التجارب التعليمية هذا، الذي يعتمد على معالج 8086/معالج أحادي الشريحة، مُصمماً وفقاً لمتطلبات الباحثين والعديد من التجارب في الكليات والجامعات، حيث يجمع بين التطور الإلكتروني والتطوير والتطبيق والتجربة باستخدام أحدث المعدات التقنية. يهدف النظام إلى تسريع وتيرة تطوير العلوم والتكنولوجيا الإلكترونية في الصين، وتحسين قدرات الباحثين، وحل المشكلات. يتميز النظام بالخصائص التالية:
١) يمكن اختيار أي نوع من المعالجات المركزية (CPU) من بين 80C31 و8086 و80C196. النظام كامل الوظائف ويغطي معظم مقررات التجارب التعليمية للمعالجات الدقيقة/وحدات التحكم الدقيقة (MCU).
٢) يعتمد النظام على تصميم هيكلي معياري مفتوح، حيث يمكن توسيعه من خلال مجموعتين من ناقلات البيانات المستقلة نسبياً، ليصل إلى لوحتي تجارب تطبيقية في آن واحد. يمكن للمستخدم شراء لوحة التجارب المناسبة حسب الحاجة، مما يقلل التكلفة، ويزيد المرونة، ويسهل التحديث.
يعتمد النظام تصميمًا معياريًا مفتوحًا، حيث يمكن توسيعه من خلال مجموعتين من ناقلات البيانات المستقلة نسبيًا، ليصل إلى لوحتي تجارب تطبيقيتين في الوقت نفسه. ٣) مزود بجهازين قابلين للبرمجة: وحدة EPM7128 مُخصصة للنظام، ووحدة EPM7032 أخرى لتجارب المستخدم. يمكن برمجة كلا الجهازين عبر الإنترنت من خلال واجهة JTAG، مما يجعل استخدامهما في غاية السهولة.
٤) واجهة تغذية طاقة مرنة: مزود بمنفذ كهروميكانيكي للحاسوب، مما يسمح بتغذيته من الحاسوب. كما يحتوي على مصدر طاقة خارجي قابل للتبديل، يوفر الجهد المطلوب +5 فولت، و±12 فولت، ومدخله 220 فولت تيار متردد.
٥) وضع التشغيل عبر الإنترنت للنظام: مزود ببرنامج تصحيح أخطاء النظام، وهو متوفر بنسختين: DOS وWindows، وكلاهما بواجهة متعددة النوافذ باللغة الصينية. يتيح برنامج التصحيح فتح نوافذ السجلات، والذاكرة، والمتغيرات، وواجهة منع التجميع، وعرض الموجات، وغيرها، مما يُسهل على المستخدمين تصحيح أخطاء البرنامج. يدمج هذا البرنامج تحرير البرامج المصدرية، وتجميعها، وربطها، وتصحيح أخطائها، وتكاملها، حيث تُعرض كل وظيفة في قائمة منسدلة باللغة الصينية، مما يسهل تعلمها. كما تتوفر مفاتيح اختصار للاستخدام المتكرر، مما يُحسّن كفاءة تصحيح أخطاء البرنامج. يدعم برنامج تصحيح أخطاء 8051 لغة التجميع، بالإضافة إلى تحرير وتصحيح أخطاء لغة C.
6) وضع تشغيل النظام على جهاز واحد: يعمل النظام تلقائيًا في وضع مستقل عند عدم اتصاله بالكمبيوتر، وفي هذا الوضع، يُمكن للمستخدم تشغيل البرنامج (الجهاز) عبر لوحة المفاتيح، مع عرض تعليمات التشغيل، وفي الوقت نفسه، تُعرض معلومات الإدخال ونتائج العملية على شاشة عرض رقمية LED.
7) وظائف نظام متكاملة وقابلية توسع عالية. لا تقتصر مزايا نظام التجارب هذا على تلبية مناهج تجارب رقائق الواجهة الأساسية فحسب، بل إن مرونته وقابليته للتوسع (ناقل البيانات، وناقل العناوين، وناقل التحكم) تُمكّن المستخدم من تلبية احتياجاته بسهولة في تصميم المناهج الدراسية، ومشاريع التخرج، وغيرها.
٢. مواصفات النظام
وحدة ٨٠٥١
١) المعالج الدقيق: i80c31، منفذا P1 وP3 مفتوحان للاستخدام.
٢) تردد الساعة: ٦.٠ ميجاهرتز
٣) الذاكرة: يمكن أن تصل سعة التخزين الموحدة لذاكرة البرنامج والبيانات إلى ٦٤ كيلوبايت، وذاكرة القراءة فقط (ROM) المدمجة (برنامج المراقبة ٢٧C٢٥٦) ١٢ كيلوبايت؛ ذاكرة الوصول العشوائي ١ (RAM1) (ذاكرة البرنامج ٦٢٦٤) ٨ كيلوبايت لتحميل برنامج التجربة، قابلة للتوسيع إلى ٣٢ كيلوبايت؛ ذاكرة الوصول العشوائي ٢ (RAM2) (ذاكرة البيانات ٦٢٦٤) ٨ كيلوبايت لاستخدام برنامج المستخدم، قابلة للتوسيع إلى ٣٢ كيلوبايت. (لا يمكن توسيع ذاكرة البرنامج وذاكرة البيانات في ذاكرة الوصول العشوائي إلى ٣٢ كيلوبايت في الوقت نفسه، راجع الشركة المصنعة لمزيد من التفاصيل). (انظر الشكل ١-١: مخطط تنظيم الذاكرة). في ذاكرة البرنامج، تُخصص المساحة من 0000H إلى 2FFFH لمراقبة البرنامج، وهي غير متاحة للمستخدم. أما المساحة من 4000H إلى 5FFFH فهي مخصصة لتخزين برنامج المستخدم التجريبي، حيث يمكن للمستخدم تنزيل البرنامج التجريبي. وتتراوح مساحة تخزين بيانات برنامج المستخدم التجريبي من 6000H إلى 7FFFH.
ملاحظة: نظرًا لوجود مساحة برنامج المستخدم التجريبي ضمن النطاق من 4000H إلى 5FFFH، يجب على المستخدمين مراعاة ما يلي عند كتابة البرامج التجريبية: يجب أن يكون عنوان بدء البرنامج 4000H، ويجب أن يكون عنوان دخول المقاطعة مبنيًا على العنوان الأصلي مضافًا إليه 4000H. على سبيل المثال، إذا كان عنوان دخول المقاطعة الخارجية 0 هو 0003H، وكان عنوان المقاطعة الخارجية لبرنامج المستخدم التجريبي هو 4003H، وهكذا، كما هو موضح في الجدول 1-1.
... ٤) يمكن توفير التجربة الأساسية لـ ٨٠٥١
لتحسين جودة تدريس التجارب الحاسوبية، ورفع كفاءة التجربة، وتقليل الجهد المبذول من قبل المعلمين النظريين والتطبيقيين، أُضيفت إلى لوحة نظام التجربة، بالإضافة إلى المعالج الدقيق وذاكرة البرنامج وذاكرة البيانات، واجهة متوازية ٨٢٥٥، ووحدة تحكم تسلسلية، ولوحة مفاتيح، ووحدة تحكم عرض، ومؤقت قابل للبرمجة ٨٢٧٩، و٨٢٥٠، و٨٢٥٣، ومحول تناظري/رقمي، ومحول رقمي/تناظري، ومولد نبضات أحادي التردد، ومولد نبضات بترددات مختلفة، ووحدة دائرة إدخال وإخراج. كل جزء من الدائرة مستقل، ويمكن تركيبه بمرونة، ما يلبي متطلبات جميع أنواع المدارس ومستويات التدريب المختلفة على التجارب الحاسوبية. التجارب المتاحة هي كالتالي:
(1) تجربة إدخال وإخراج 8051P1
(2) تجربة إدخال وإخراج امتداد بسيط
(3) تجربة مؤقت/عداد 8051
(4) تجربة مقاطعة خارجية 8051
(5) تجربة مسح لوحة المفاتيح وعرض LED 8279
(6) تجربة إدخال وإخراج المنفذ المتوازي 8255
(7) تجربة مؤقت/عداد 8253
(8) تجارب المقاطعة 8259
(9) تجربة اتصال المنفذ التسلسلي
(10) تجربة تحويل ADC0809 من تناظري إلى رقمي
(11) تجربة تحويل DAC0832 من رقمي إلى تناظري
(12) تجربة توسيع الذاكرة
(13) تجربة التحكم في إشارات المرور
