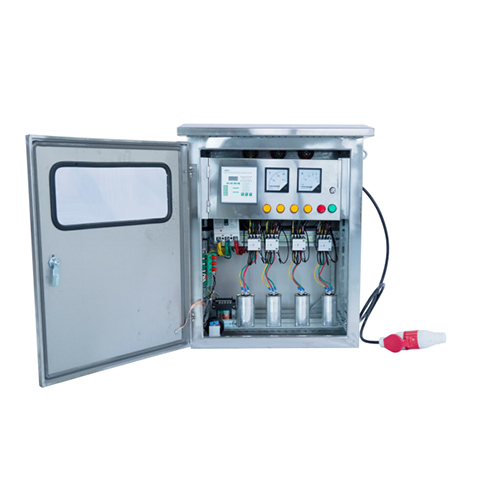

AF1322E معدات تعليمية لمكثفات الطاقة، معدات مختبرات كهربائية، معدات تعليمية للتدريب المهني.1. مقدمة عن الجهاز
1.1 نظرة عامة
صندوق تعويض القدرة التفاعلية منخفض الجهد هذا مناسب لشبكات التوزيع الريفية والحضرية وشبكات التوزيع الداخلية للمؤسسات الصناعية والتعدينية. يستخدم لتعويض القدرة؛ كما يمكن استخدامه لتعويض القدرة التفاعلية في الموقع لشبكات الطاقة منخفضة الجهد ومعدات الطاقة في المصانع والمناجم والبترول والكيماويات والسكك الحديدية والموانئ وغيرها من الصناعات. باستخدام تقنية التحكم بالمعالج الدقيق أحادي الشريحة، يكون نظام قياس إشارة أخذ العينات من النوع التناظري ثلاثي الأطوار أو الإلكتروني ثلاثي الأطوار. يمكن للمستخدم ضبط عتبات القياس والتبديل أو التحكم فيها بواسطة المنطق الضبابي؛ ويعمل الجهاز بثبات وموثوقية؛ والمشغل الذي يتحكم في تبديل المكثفات مخصص لتبديل المكثفات. مفتاح المكثف غير المتصل مناسب للحالات التي يتغير فيها الحمل بشكل متكرر.
يوفر استخدام هذا الجهاز الفوائد التالية:
تحسين معامل القدرة للشبكة دون إعادة القدرة التفاعلية
استقرار الجهد وتحسين جودة جهد التوزيع
1.2 الميزات
• المكثفات: 4 مكثفات أسطوانية مغلفة من البولي بروبيلين، 3 مكثفات بقدرة 1 كيلو فولت أمبير و1 مكثف بقدرة 3 كيلو فولت أمبير.
• الملامسات: 4 ملامسات بقدرة 20 أمبير.
• وحدة التحكم: أوتوماتيكية.
الخزانة: بمستوى حماية IP54.
مفتاح حراري مغناطيسي
• حماية المدخلات: مفتاح حراري مغناطيسي.
• أعلى مستوى حماية: 4 مفاتيح حرارية مغناطيسية بقدرة 20 أمبير.
• نوع الجهد: ثلاثي الأطوار.
• الجهد: 240 فولت. ميزات إضافية
ميزات إضافية للمكونات المذكورة أعلاه:
وحدة تحكم أوتوماتيكية من 6 مستويات.
• مقاومة تفريغ في كل مكثف أو ملف حث لتحديد التيار الزائد.
مصباح مؤشر
• مصباحان (2) مؤشران، واحد (1) أحمر وواحد (1) أخضر.
الخزانة
• خزانة معدنية مع مفتاح.
• محول واحد (1) للقيادة والتحكم.
2. المعايير الفنية
درجة الحرارة المحيطة: -25 درجة مئوية ~ 55 درجة مئوية (في الأماكن التي تكون فيها درجة الحرارة أقل من -25 درجة مئوية، تتوفر أيضًا منتجات معالجة خصيصًا).
الرطوبة النسبية للهواء: أقصى رطوبة نسبية 90% (عند 20 درجة مئوية)
الظروف البيئية: لا توجد وسائط خطرة قابلة للانفجار أو الاشتعال، ولا غازات تسبب تآكل المعادن وغبار موصل يدمر العزل الكهربائي
أقصى شدة هطول الأمطار: 50 مم/10 مin
Voltage fluctuation range: -15%～+10%
3. قائمة المكونات ومقدمة تفصيلية
3.1 الجزء الرئيسي:
الرقم الاسم
1 وحدة تحكم ذكية لتعويض القدرة التفاعلية
2 مقياس الجهد
3 مقياس التيار
4 قاطع الدائرة
5 كتلة توصيل الأطراف
6 سلك التأريض
7 محول تيار متردد
8 محول
9 مكثف
10 كابل طاقة ثلاثي الأطوار بخمسة أسلاك
11 مفتاح تلامس التدفق
12 مصباح مؤشر أصفر
13 مصباح مؤشر أحمر
14 مصباح مؤشر أخضر
3.2 الملحقات
الرقم الاسم الكمية
1 مخطط توصيل الأسلاك للجهاز 1
2 دليل مستخدم وحدة التحكم الذكية لتعويض القدرة التفاعلية 1
4. قائمة التجارب
التجربة 1: متطلبات التصميم والخصائص الوظيفية لجهاز تعويض القدرة التفاعلية الذكي
التجربة 2: تجربة تشغيل وحدة التحكم الذكية لتعويض القدرة التفاعلية
