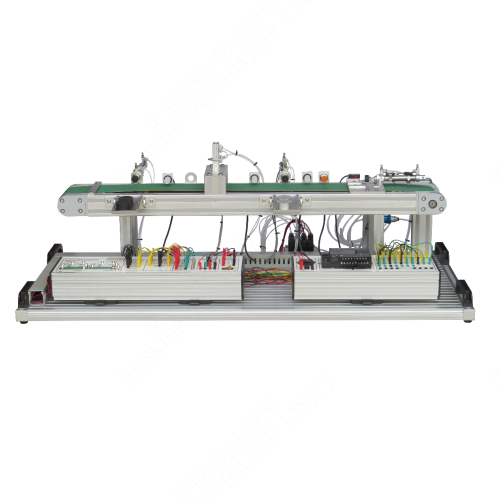

AFM050 معدات تدريب نظام التحكم في السيور الناقلة، معدات التدريب المهني، التدريب التقني، جهاز تدريب السيور الناقلة أولاً: نظرة عامة على المنتج 1.1 نظرة عامة نظام التحكم في السيور الناقلة هو نظام تدريب عملي يحاكي خط الإنتاج الآلي في الموقع الصناعي بشكل كامل. يُدمج هذا النظام مع خط إنتاج حقيقي يعمل بنظام السيور الناقلة لتعزيز فهم الطلاب لأنظمة الإنتاج الآلية. يتكون النظام بشكل أساسي من أسطوانات وصمامات لولبية ومستشعرات ومحركات ووحدات تحكم منطقية قابلة للبرمجة. تُثبّت المستشعرات في مواقع مختلفة على سير ناقل للكشف عن الأجسام المنقولة عليه. وبإدخال إشارة المستشعر إلى وحدة التحكم المنطقية القابلة للبرمجة، وبناءً على متطلبات التحكم، تتحكم إشارة خرج وحدة التحكم المنطقية القابلة للبرمجة في الصمام اللولبي والأسطوانة لفرز الأجسام وعدّها على السير الناقل. يتكون جهاز التدريب هذا بشكل أساسي من أنواع مختلفة من المستشعرات الصناعية ووحدات التحكم الهوائية والمفاتيح الكهربائية ووحدات التحكم المنطقية القابلة للبرمجة، وغيرها، ويشكل نظامًا كهروميكانيكيًا متكاملًا يضم مناطق عمل مثل وحدات التغذية ووحدات النقل ووحدات الكشف ووحدات التخزين المصنفة. من خلال التجارب العملية، يُمكنكم التعرف على خصائص تشغيل مشغلات الأنظمة الهوائية، وطريقة توصيل الحساسات الصناعية بوحدة التحكم المنطقية القابلة للبرمجة (PLC)، وإتقان مهارات برمجة PLC، وغيرها، مما يُساهم في تنمية معارف ومهارات الطلاب. يُناسب هذا البرنامج المعاهد المهنية العليا، والكليات المتوسطة، والمدارس المهنية الثانوية، والمدارس التقنية، حيث يُقدم تدريبًا مهنيًا وتقييمًا للمهارات. 1.2 الميزات (1) منصة التدريب مصنوعة من قاعدة من سبائك الألومنيوم، مما يُتيح سهولة نقلها. يتم تثبيت كل وحدة تشغيل على القاعدة، مما يُسهل استخدامها ويمنع تلفها. (2) وحدة التحكم PLC مُثبتة على قاعدة من سبائك الألومنيوم، مما يضمن سلامتها وموثوقيتها. جميع نقاط الإدخال والإخراج في وحدة التحكم PLC مُتصلة بمنافذ توصيل، مما يُسهل على الطلاب توصيلها أثناء التدريب. يتم توصيل المستشعر المستخدم للكشف وصمام الملف اللولبي للتحكم في المشغل بأطراف لوحة صندوق التعليق الخاص بوحدة التحكم، ويحتويان على مؤشر ضوئي لعرض حالة التشغيل. (3) يدمج هذا النظام بشكل متكامل التقنيات الميكانيكية (بما في ذلك التقنية الهوائية)، وتقنية الاستشعار، والتحكم المنطقي القابل للبرمجة (PLC)، وغيرها من التقنيات، مما يعكس خصائص عملية الإنتاج في التصنيع الحديث. يتميز النظام بهيكل مفتوح، ويتم تحديد محتوى الوحدات وفقًا لمبدأ الجمع بين الوظائف الإنتاجية والوظائف التعليمية، مما يتيح اختيار الوحدات المطلوبة بسهولة أثناء التدريس أو المنافسة. ثانيًا: معايير الأداء (1) طاقة الإدخال: نظام أحادي الطور ثلاثي الأسلاك 220 فولت ± 10%، 50 هرتز (2) الأبعاد الخارجية: حوالي 1200 مم × 600 مم × 430 مم (3) قدرة الماكينة: أقل من 1.5 كيلو فولت أمبير (4) الوزن: أقل من 100 كجم (5) ظروف التشغيل: درجة الحرارة المحيطة من -10 درجة مئوية إلى +40 درجة مئوية، الرطوبة النسبية أقل من 85% (عند 25 درجة مئوية) (6) ضغط هواء التشغيل: من 0.3 إلى 0.6 ميجا باسكال ثالثًا: مكونات المنتج 3.1 وحدة إدخال الطاقة 3.2 طاولة التدريب 3.3 تكوين الطاقة 3.4 صندوق التحكم بالمشغل يظهر صندوق التحكم بالمشغل في الشكل أدناه، ويتكون من: 1. وحدة تعليمات التشغيل 2. عداد 3. وحدة استشعار كشف قطعة العمل 4. وحدة مفتاح مغناطيسي لموضع الأسطوانة 5. وحدة التحكم بعداد محرك الصمام اللولبي الوحدة 6. وحدة التحكم في سرعة المحرك 7. وحدة التحكم في مدخلات الطاقة. 3.5 صندوق التحكم PLC يوضح الشكل أدناه صندوق التحكم PLC، ويتكون من: 1. وحدة التحكم في الطاقة 2. وحدة PLC 3. وحدة إدخال PLC 4. وحدة إخراج PLC 5. أطراف التوصيل، إلخ. رابعًا: قائمة التجارب 1. التجربة 1: استخدام برنامج "CX-Programmer" 2. التجربة 2: تشغيل نظام سير النقل
