AFM061 وحدة تدريب الناقل التدريب التعليمي معدات التدريب الفني معدات تدريب الميكاترونيات
١. مقدمة المنتج
١.١ وصف المنتج

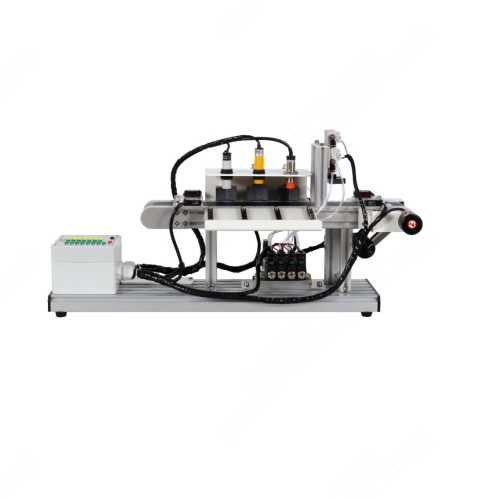

وحدة ناقل AFM061 هي جهاز تدريبي مصمم لتعليم الأتمتة. وهو مناسب للطلاب والمعلمين لإجراء تدريب شامل على التحكم في PLC، وتطبيقات المستشعرات، والتكنولوجيا الهوائية، ونظام فرز المواد. من خلال محاكاة مشاهد خطوط التجميع الصناعية، يساعد الجهاز المستخدمين على إتقان المبادئ التقنية الأساسية للتحكم في سير النقل، وكشف المواد، والتخزين المصنف.
يتكون هذا الجهاز من نظام سير ناقل، ومشغلات هوائية، وأنواع متعددة من المستشعرات، وواجهات تحكم كهربائية، ويحقق وظائف الفرز التلقائي من خلال PLC خارجي ومصدر هواء. الوظائف الأساسية هي: كشف المواد من خلال مستشعرات كهروضوئية ومفاتيح تقارب، والتحكم في الأسطوانة لدفع كتل المواد المختلفة إلى صندوق التخزين المقابل، واستخدام أجهزة التشفير لمراقبة حالة تشغيل سير النقل. يدعم الجهاز الربط متعدد الوحدات، وهو مناسب لتدريس وتجارب أنظمة الأتمتة المعقدة. ١.٢ ميزات المنتج
١. تصميم تعليمي متكامل
تُظهر صناديق التخزين الشفافة وأحزمة النقل المرئية عملية نقل المواد وفرزها بشكل بديهي.
يدعم الهيكل المعياري إجراء التجارب المستقلة أو ربطه بمعدات أخرى.
٢. تعاون متعدد المستشعرات
مشفرات سعوية، وحثية، وكهروضوئية، ودوارة متكاملة لتغطية مجموعة متنوعة من سيناريوهات الكشف.
٣. تحكم هوائي فعال
تُستخدم أسطوانة مزدوجة الفعل وأسطوانة ثنائية المحور للتحكم الدقيق في عمليات حجب ودفع المواد.
مُزود بـ ٨ صمامات تنظيم سرعة خانقة ذات مخرج لضبط سرعة حركة المكونات الهوائية.
٤. آمن ومريح
مصدر طاقة منخفض الجهد بجهد ٢٤ فولت تيار مستمر يُلبي معايير السلامة التعليمية.
واجهة طرفية قياسية ٢ مم، متوافقة مع وحدات تحكم PLC الشائعة.
٢. المواصفات الفنية
المعايير الفنية الأساسية
جهد مصدر الطاقة: ٢٤ فولت تيار مستمر
ضغط مصدر الهواء: ٠٫٤ ميجا باسكال ~ ٠٫٦ ميجا باسكال (يتطلب مضخة هواء خارجية)
معلمات مظهر الجهاز
الأبعاد: ٦٧٠ مم × ٤٢٠ مم × ٣٣٥ مم
الوزن: ٢٠ كجم أو أقل
٣. أسماء مكونات المنتج ووظائفها
٣٫١ الهيكل الرئيسي للمنتج
الرقم
الاسم
الكمية
1 صندوق الوصلات 1
2 سير ناقل 1
3 أسطوانة 3
4 مستشعر سعوي 1
5 مستشعر كهروضوئي 1
6 مستشعر حثي 1
7 مستشعر شعاعي 2
8 مشفر 1
9 محرك تروس 1
10 صمام ملف لولبي 4
11 مدخل هواء 1
3.2 ملحقات المنتج
الرقم الاسم الكمية 1 كتلة المواد 9
2 كابل كهربائي أمان 2 مم (أصفر، 100 سم) 7
3 كابل كهربائي أمان 2 مم (أخضر، 100 سم) 15
4 كابل كهربائي أمان 2 مم (أحمر، 100 سم) 1
5 كابل كهربائي أمان 2 مم (أسود، 100 سم) 1
6 قرص U 1
7 أنبوب هواء (3 م) 1
8 خط توصيل 25 نواة 1
4. قائمة تجارب تعليم المنتج
(1) التشغيل الأساسي واستخدام المعدات
