جهاز تدريب محركات التيار المستمر في الأنظمة التناظرية والنبضية، مواد تعليمية، معدات تعليمية مدرسية، معدات تدريب كهربائي

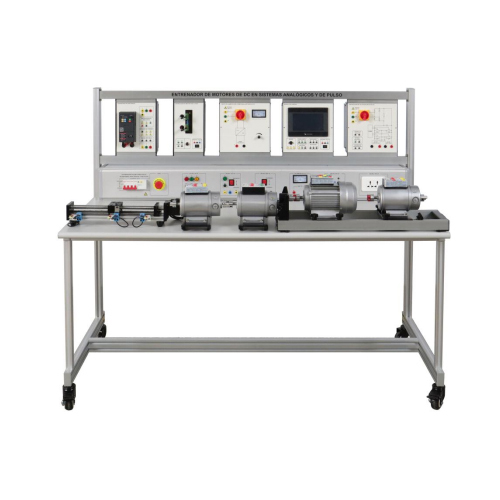

AF463E جهاز تدريب محركات التيار المستمر في الأنظمة التناظرية والنبضية، مواد تعليمية، معدات تعليمية مدرسية، معدات تدريب كهربائي
١. مقدمة المنتج
١.١ وصف المنتج
يُعدّ هذا الجهاز منصة تعليمية وتدريبية لتخصصات مثل الأتمتة الكهربائية والميكاترونكس. وهو يضم محرك تيار مستمر، ووحدة تحكم PWM، ووحدة تحكم نبضية، وواجهة مستخدم PLC HMI، وجهاز تحميل. يُمكنه إنجاز مشاريع تدريبية أساسية مثل تنظيم السرعة، والدوران الأمامي والخلفي، واختبارات الكبح لمحركات التيار المستمر، مما يُساعد الطلاب على إتقان مبادئ وتطبيقات التحكم في محركات التيار المستمر في الهندسة.
١.٢ مميزات المنتج
حماية شاملة للسلامة: مُجهز بزر إيقاف طارئ، وحماية من الحمل الزائد، وحماية من قصر الدائرة، وأجهزة حماية من التسرب لضمان التشغيل الآمن أثناء التدريب.
تصميم معياري: وحدة التحكم ووحدة الطاقة منفصلتان، مما يُسهل تشخيص الأعطال، واستبدال المكونات، والعروض التوضيحية التعليمية.
إرشادات تعليمية: لوحة التحكم مُوضحة بوضوح مخطط الدائرة الكهربائية وأطراف التوصيل، مما يجعلها مناسبة للتدريس في الفصول الدراسية وتقييم المهارات.
٢. المواصفات الفنية
٢.١ المعايير الفنية الأساسية
مصدر الطاقة التشغيلية: نظام ثلاثي الأطوار بخمسة أسلاك، ٢٢٠ فولت ± ١٠٪، ٦٠ هرتز
درجة الحرارة المحيطة: من -١٠ درجة مئوية إلى +٤٠ درجة مئوية
الرطوبة المحيطة: أقل من ٨٥٪ (عند ٢٥ درجة مئوية)
٢.٢ المعايير الخارجية للجهاز
أبعاد الجهاز: ١٦٠٠ مم × ٨٠٠ مم × ١٣٠٠ مم
الوزن: ١٠٠ كجم

3. أسماء مكونات المنتج ووظائفها
3.1 الهيكل الرئيسي للجهاز
الرقم    الاسم    الكمية
1    وحدة العاكس    1
2    وحدة محرك الخطوة    1
3    وحدة تزويد طاقة قابلة للتعديل DC220V    1
4    وحدة PLC HMI    1
5    وحدة PWM    1
6    صندوق تزويد الطاقة    1
7    وحدة محرك الخطوة    1
8    محرك    4
9    عجلة دوارة    4
3.2 ملحقات المنتج
الرقم    الاسم    الكمية
1 كابل أمان كهربائي أسود 2 مم 5
2 كابل أمان كهربائي أزرق 2 مم 3
3 كابل أمان كهربائي أحمر 2 مم 3
4 كابل أمان كهربائي أخضر 2 مم 5
5 كابل أمان كهربائي أصفر 2 مم 5
6 كابل أمان كهربائي ثنائي اللون 4 مم 3
7 كابل أمان كهربائي أحمر 4 مم 5
8 كابل أمان كهربائي أخضر 4 مم 5
9 كابل أمان كهربائي أصفر 4 مم 5
10 كابل أمان كهربائي أسود 4 مم 5
11 كابل أمان كهربائي أزرق 4 مم 5
12 لوحة تثبيت محرك متدرج 1
13 مفتاح سداسي ١
١٤ وصلة ١
١٥ فيوز ٥ أمبير ٥
١٦ فيوز ١٠ أمبير ٥
١٧ فيوز ٢.٥ أمبير ٥
٣.٣ مقدمة عن واجهة المستخدم الرسومية
الرقم الاسم الكمية
الرقم 1 زر الدوران الأمامي اليدوي 1
2 زر الدوران العكسي اليدوي 1
3 مؤشر تشغيل المحرك المتدرج 1
4 زر تحريك الموضع 1
5 مؤشر تحريك موضع المحرك المتدرج 1
6 زر ضبط نقطة الأصل 1
7 مؤشر ضبط نقطة الأصل 1
8 استقبال إشارة موضع وحدة التحكم المنطقية القابلة للبرمجة (PLC) على الشاشة 1
9 استقبال إشارة موضع وحدة التحكم المنطقية القابلة للبرمجة (PLC) على الشاشة 1
10 استقبال إشارة موضع وحدة التحكم المنطقية القابلة للبرمجة (PLC) على الشاشة 1
11 ضبط سرعة المحرك المتدرج 1
12 عرض الموضع 1
13 ضبط الموضع يدويًا 1
14 عرض السرعة 1
15 تناظري مخرج 1
16 مدخل تناظري 1
17 زر بدء تشغيل المرحل 1
18 مؤشر بدء تشغيل المرحل 1
19 زر بدء تشغيل المرحل 1
20 مؤشر بدء تشغيل المرحل 1
4. قائمة تجارب تعليم المنتج
(1) تجربة تعديل عرض النبضة (PWM)
(2) تجربة وحدة طاقة التيار المستمر للتحكم في المحرك
(3) تجربة التحكم في محرك غير متزامن ثلاثي الأطوار باستخدام محرك متغير التردد
(4) تجربة قراءة سرعة المشفر
(5) تجربة التحكم في محرك الخطوة
(6) تجربة تشغيل محرك تيار مستمر لتوليد الكهرباء باستخدام محرك غير متزامن ثلاثي الأطوار
