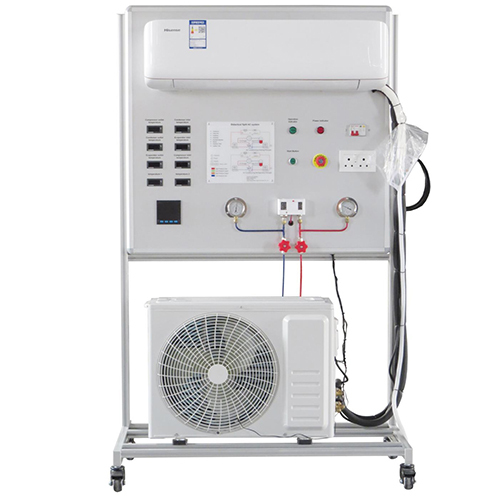

AFA052 نظام تكييف سبليت تعليمي، معدات تبريد، معدات مختبرية، معدات تعليمية، معدات تعليمية
أولاً: نظرة عامة على المنتج
1.1 نظرة عامة
هذه الدورة التدريبية متخصصة في هندسة الطاقة الحرارية والطاقة الكهربائية. تهدف إلى تعريف الطلاب بشكل منهجي بآلية تشغيل مكيف الهواء، وإتقان مبدأ التحكم فيه، وآلية عمل الضاغط، وعرض النظام بشكل عملي لتمكين الطلاب من فهم المبادئ بوضوح أثناء التدريب. كما تهدف إلى إتقان مبادئ التبريد والتدفئة في مكيفات الهواء، ومبادئ توصيلات الأنابيب.
1.2 المميزات
تعتمد منصة التدريب على هيكل إطار من الألومنيوم، يتميز بالبساطة والمتانة. يقلل هذا الهيكل من الوزن الإجمالي للجهاز مع ضمان قوته. يحتوي الجهاز على أربع عجلات دوارة في الأسفل، مما يسهل نقله.
يتمتع الجهاز بنظام حماية أمني متطور. يتم التحكم في مصدر الطاقة للنظام بواسطة قاطع دائرة تسرب لحماية الضاغط والنظام، وضمان سلامة الجهاز والعاملين.
تم تركيب الوحدتين الداخلية والخارجية لمكيف الهواء بشكل رأسي لتسهيل مراقبة التشغيل.

ثانيًا: المواصفات الفنية
(1) الطاقة الكهربائية: 220 فولت ± 10%، 50 هرتز؛
(2) الوزن: 150 كجم؛
(3) ظروف التشغيل: درجة حرارة محيطة من 10 إلى 30 درجة مئوية، رطوبة نسبية أقل من 75% (عند 25 درجة مئوية)؛
(4) مواصفات التكييف:
استهلاك الطاقة: حوالي 1.7 كيلوواط؛
قدرة التبريد: حوالي 3.3 كيلوواط؛
قدرة التدفئة: حوالي 3.4 كيلوواط؛
أقصى تدفق للهواء (للوحدات الداخلية): حوالي 420 متر مكعب/ساعة؛
إزالة الرطوبة (للوحدة الداخلية): حوالي 10 ... ٠٫٨ لتر/ساعة
ثالثًا: قائمة المكونات
الهيكل الرئيسي
جهاز التحكم عن بُعد
مخطط الدائرة
عدادات درجة الحرارة وعدادات متعددة الوظائف أحادية الطور
مفاتيح وأزرار الأجهزة الكهربائية
مقاييس الضغط العالي والمنخفض ومفاتيح الضغط العالي والمنخفض
وحدة تكييف الهواء الداخلية
وحدة تكييف الهواء الخارجية
رابعًا: يمكن إكمال التجربة
١: تجربة تسخين مكيف الهواء
٢: تجربة تبريد مكيف الهواء
٣: تجربة حماية الضغط باستخدام مقياس الضغط العالي والمنخفض
