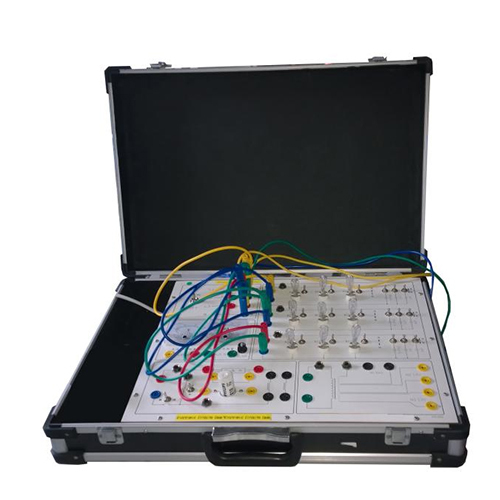

AF184E صندوق تجارب كهربائي، معدات مختبر كهربائي، معدات تعليمية، معدات تدريب مهني١. نظرة عامة
تُركز علبة تجارب الهندسة الكهربائية بشكل أساسي على تجارب "الهندسة الكهربائية" و"مبادئ الدوائر الكهربائية" ذات الجهد العالي، مثل تجارب دوائر التيار المتردد أحادية الطور، ودوائر التيار المتردد ثلاثية الطور، وتجارب دوائر مصابيح الفلورسنت. تتضمن هذه العلبة وحدات نمطية ولوحة مكتبة مكونات مُجمّعة، جميعها مصنوعة من مقابس أمان أوروبية قياسية وأسلاك تجارب. تتميز هذه الأسلاك بسهولة الاستخدام، والتوصيل الموثوق، وطول عمرها الافتراضي، وكفاءتها العالية، مما يمنع بشكل فعال خطر الصدمة الكهربائية. تحتوي اللوحة الأمامية على رموز العناصر والمعايير الرئيسية لتسهيل تعريف الطلاب بها. يتميز تصميم علبة التجارب بصغر حجمها وعمليتها، كما أنها آمنة وموثوقة، مما يُحسّن بشكل فعال من مهارات الطلاب الأساسية، وتتميز بسهولة الصيانة والبساطة. تُناسب هذه العلبة جميع أنواع التجارب النموذجية في المدارس الثانوية والمعاهد الفنية والمهنية.
٢. المواصفات الفنية
(١) مصدر الطاقة: ثلاثي الأطوار ٢٢٠ فولت ± ١٠٪، ٥٠ هرتز
(٢) محاثة الاقتران
(٣) محول أحادي الطور، نسبة التحويل من ٣٦ فولت إلى ٢٢٠ فولت، ٥٠ واط
(٤) حمل وحدة مصباح أمامي ثلاثي الأطوار، يمكن إدخال ٣ مصابيح ١٥ واط فقط في كل طور
(٥) سعة الحمل ثلاثي الأطوار، ٠٫٤٧ ميكروفاراد/٤٠٠ فولت، ٠٫١ ميكروفاراد/٤٠٠ فولت، ٢ ميكروفاراد/٤٠٠ فولت، ٣ وحدات من كل نوع
(٦) مفتاح ثلاثي الأطوار واحد فقط
(٧) مجموعة المكونات: حامل فيوز ٣، مُحَوِّل (٢٠ واط) واحد فقط، مقاومة بدء التشغيل، عناصر مكثف ٠٫١ ميكروفاراد، ٢ ميكروفاراد، ٤ ميكروفاراد، إلخ. رأس مقياس الفولتميتر من النوع المؤشر l
(8) رأس مقياس التيار من النوع المؤشر l
(9) قاطع دائرة التسرب ثلاثي الأطوار رباعي الأسلاك هو قطعة اختيارية، يختارها المستخدم وفقًا لظروفه الخاصة.
