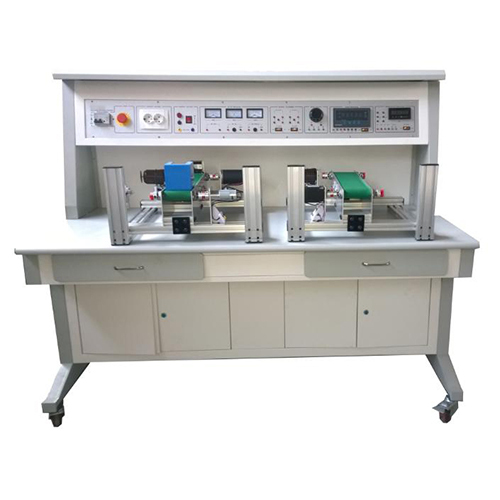

AF190E معدات تدريب أنظمة التحكم الكهروميكانيكية، معدات مختبرات الكهرباء، معدات تعليمية، معدات التدريب المهني١.١ مقدمة
يتضمن هذا الجهاز التدريبي أنواعًا مختلفة من محركات التيار المستمر، ومن خلال التجارب العملية، يتعرف الطلاب على خصائص محركات التيار المستمر، ويتقنون مبادئ التحكم فيها وأنماطها، مما يُنمّي مهاراتهم ومعارفهم التقنية. يُناسب هذا الجهاز طلاب المدارس المهنية، وطلاب المعاهد التقنية، وطلاب الجامعات المتخصصين في الهندسة الكهربائية، والإلكترونيات، والميكاترونكس، وغيرها.
(١) يتميز جهاز التدريب بهيكل عمودي من الألومنيوم، ويشمل صندوق عداد وصندوق طاقة
لاختبار وقياس المعايير التقنية، وهو سهل الاستخدام ومتين.
(٢) بفضل المحركات المتوفرة، يُمكن للطلاب تركيبها وإنجاز العديد من المهام التدريبية.
(٣) يتميز جهاز التدريب بنظام أمان عالٍ. ٢. المواصفات الفنية
(١) طاقة الإدخال: أحادي الطور، ثلاثة أسلاك، ٢٢٠ فولت، ٥٠ هرتز
(٢) الأبعاد: ١٦٠٠ مم × ٨٠٠ مم × ١٣٠٠ مم
(٣) السعة الكلية: أقل من ٢.٠ كيلو فولت أمبير
(٤) الوزن: أقل من ٢٥٠ كجم
(٥) بيئة العمل:
درجة حرارة البيئة: من -١٠ درجة مئوية إلى +٤٠ درجة مئوية
الرطوبة النسبية: أقل من ٨٥٪ (عند ٢٥ درجة مئوية)
٣. مكونات المنتج
٣.١ لوحة التحكم بالطاقة
لوحة التحكم بالطاقة مصنوعة من الألومنيوم، وهي عبارة عن صندوق مغلق بالكامل.
٣.٢ طاولة التدريب
طاولة التدريب مصنوعة من ألواح مقاومة للحريق، وهي متينة للغاية وغير قابلة للكسر بسهولة، كما أنها ذات مظهر أنيق.
3.3 لوحة التحكم بالطاقة
(1) مدخل طاقة أحادي الطور بثلاثة أسلاك، تم اختباره بواسطة قاطع تسريب، ويحتوي على
زر إيقاف طارئ، يمكنك من خلاله قطع التيار الكهربائي في حالات الطوارئ.
(2) تحتوي لوحة التحكم على مقياس جهد من نوع النقطة، ومقياس تيار، ومقياس طاقة، ومقياس طاقة غير قابل للقياس.
(3) مزودة بمؤشر، ومخرج طاقة أوروبي، ومقابس إخراج آمنة.
(4) تيار متردد داخلي وطاقة ملفوفة مستمرة، مع وظيفة حماية من قصر الدائرة.
٤. محتوى التدريب
٤.١ تجربة محرك الخطوة DC
(١) اختبار ثابت لمحرك الخطوة DC
(٢) محرك الخطوة DC ومبدأ التشغيل وخصائصه واختباره أثناء التشغيل
(٣) التحكم في تشغيل محرك الخطوة DC بنظام الحلقة المفتوحة
(٤) التحكم في تشغيل محرك الخطوة DC بنظام الحلقة المغلقة
(٥) اختبار تشغيل محرك الخطوة DC تحت الحمل
(٦) التحكم في سرعة محرك الخطوة DC باستخدام التغذية الراجعة
٤.٢ تجربة محرك DC
(١) مبدأ وخصائص محرك DC
(٢) اختبار ثابت لمحرك DC
(٣) اختبار تشغيل محرك DC
(٤) التحكم في تنظيم سرعة محرك DC بنظام الحلقة المفتوحة
(٥) التحكم في تنظيم سرعة محرك DC بنظام الحلقة المغلقة
(٦) اختبار تشغيل محرك DC تحت الحمل
(٧) التحكم في سرعة محرك DC باستخدام التغذية الراجعة
٤.٣ تجربة محرك المؤازرة DC
(١) مبدأ وخصائص محرك المؤازرة DC
(٢) اختبار ثابت لمحرك المؤازرة DC
(٣) توصيل وتشغيل محرك المؤازرة DC
(٤) قياس معلمات تشغيل محرك المؤازرة DC
(٥) مبدأ وتشغيل وحدة التحكم في محرك المؤازرة DC الخصائص
(6) خصائص كبح محرك سيرفو التيار المستمر
(7) خصائص تشغيل محرك سيرفو التيار المستمر في وضع الحلقة المفتوحة
(8) خصائص تشغيل محرك سيرفو التيار المستمر في وضع الحلقة المغلقة
(9) التحكم في سرعة محرك سيرفو التيار المستمر
4.4 تجربة المحرك المتزامن التلقائي
(1) الخصائص الأساسية للمحرك المتزامن التلقائي
(2) اختبار ثابت للمحرك المتزامن التلقائي بنوع التحكم
(3) اختبار وظيفة المحرك المتزامن التلقائي بنوع التحكم
(4) اختبار تغيير زاوية المحرك المتزامن التلقائي
4.5 تجربة شاملة لنقل الحركة الميكاترونية
(1) اختبار عزم دوران خرج آلية نقل الحركة بالحزام
(2) اختبار التحكم في مسافة الإزاحة الخطية لآلية نقل الحركة بالحزام
(3) اختبار التحميل لآلية نقل الحركة بالحزام
(4) آلية نقل الحركة بالحزام من المستوى 2 للتحكم في التشغيل المتزامن
(5) آلية نقل الحركة بالحزام من المستوى 2 للتحكم في التشغيل المؤازر
(6) استخدام مستشعر الإزاحة الخطية الكهروضوئي الكهرومغناطيسي لقياس المسافة
