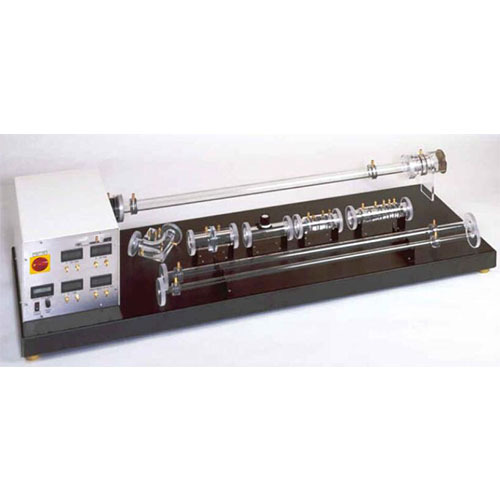

AFF048 تدفق السوائل القابلة للانضغاط، هندسة السوائل، معدات التدريب، معدات التدريس، المعدات التعليميةأهداف التعلم / التجارب
- فقدان الضغط في الأنابيب ومرفقاتها
- التدفق في الفوهات المتقاربة/المتباعدة
- التدفق فوق الصوتي في فوهة دي لافال
- تحديد سرعة الصوت في الهواء
- مقارنة طرق حساب التدفق غير القابل للانضغاط والتدفق القابل للانضغاط
- استخدام معادلة الاستمرارية الكاملة
- تحديد معدل التدفق الكتلي باستخدام الفوهة ومعدل التدفق الحجمي باستخدام الفتحة
- تسجيل منحنى معايرة الفتحة
- تسجيل منحنى خصائص المروحة عند معدلات تدفق كتلي وسرعات مختلفة
المواصفات
[1] دراسة تدفق السوائل القابلة للانضغاط
[2] تدفق الهواء دون الصوتي وفوق الصوتي
[3] سرعة متغيرة للمروحة الشعاعية لضبط معدل التدفق الكتلي
[4] تقليل الاضطراب عن طريق سحب الهواء والترتيب الأمثل لأجسام القياس
[5] أجسام قياس شفافة مزودة بوصلات لقياس الضغط توفر رؤية للبنية الداخلية
[6] فوهة قياس لتحديد معدل التدفق الكتلي
[7] فقدان الضغط في التدفق دون الصوتي في مرفقات الأنابيب وأجزاء الأنابيب المختلفة
[8] منحنى الضغط عند تدفق فوهة دون سرعة الصوت وفوق سرعة الصوت
[9] فتحة لتحديد معدل التدفق الحجمي عن طريق قياس فرق الضغط
[10] تسجيل منحنى خصائص المروحة باستخدام صمام خانق
[11] شاشات عرض رقمية للضغوط والسرعة والسرعة
البيانات الفنية
مروحة شعاعية
- أقصى سرعة: 31000 دورة في الدقيقة
- أقصى معدل تدفق حجمي: 226 متر مكعب/ساعة
- أقصى ضغط: 318 ملي بار
- أقصى استهلاك الطاقة: 1.8 كيلوواط
أجهزة القياس
- مقطع أنبوب: 1 متر، القطر: 16، 24، 34 مم
- كوع أنبوب بزاوية 90 درجة
- فوهتان، القطر الداخلي: 12-34 مم
مع توسيع مفاجئ
- مع توسيع تدريجي (فوهة دي لافال)
- فتحة مع أقراص فتحة، القطر: 12، 19، 25، 32 مم
- صمام خانق، القطر: 34 مم
نطاقات القياس
- السرعة: 0-99999 دقيقة⁻¹
- الضغط: 1x 0-25 ملي بار، 1x 0-600 ملي بار،
1x 0-1000 ملي بار
- السرعة: 0-65 م/ث
الأبعاد والوزن
الطول × العرض × الارتفاع: 1750 × 600 × 350 مم
الوزن: تقريبًا ٥٠ كجم
متطلبات التشغيل
٢٣٠ فولت، ٥٠/٦٠ هرتز/CSA، أحادي الطور أو ١٢٠ فولت، ٦٠ هرتز/CSA،
أحادي الطور أو ٢٣٠ فولت، CSA، ثلاثي الأطوار
