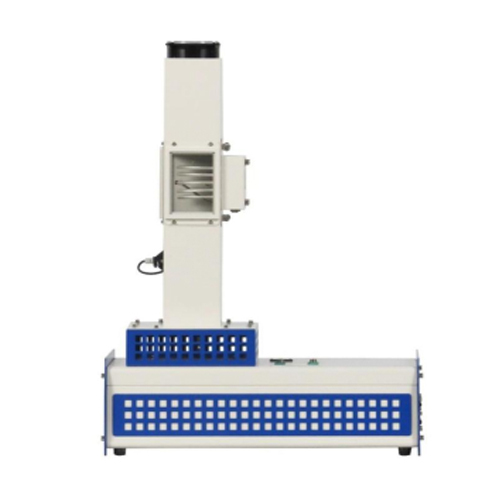

AFT149 معدات تعليمية تعمل بالحمل الحراري الحر والقسري، معدات تدريب مهني، معدات مختبر حراري١. مقدمة المنتج
١.١ وصف المنتج
صُمم جهاز الحمل الحراري الطبيعي والقسري لمساعدة الطلاب على فهم واستيعاب انتقال الحرارة بالحمل، وهو أحد أنماط انتقال الحرارة الرئيسية الثلاثة في الديناميكا الحرارية. ينقسم انتقال الحرارة بالحمل إلى نوعين: الحمل الحراري الطبيعي والحمل الحراري القسري. ينشأ الحمل الحراري الطبيعي نتيجةً لاختلاف كثافة السائل في الفراغ بسبب اختلاف درجة حرارته. أما الحمل الحراري القسري، فينشأ عن تدفق السائل بفعل قوى خارجية كالمراوح أو المضخات.
يتكون جهاز الحمل الحراري الطبيعي والقسري بشكل أساسي من أنبوب رأسي مزود بعنصر تسخين قابل للفصل، وعدة مجسات (بما في ذلك مسبار حرارة يدوي)، وصندوق محول كهربائي مقاوم للماء، وصندوق مصدر طاقة. يُعد الأنبوب الرأسي المزود بعنصر التسخين القابل للفصل المكون الأساسي لمنصة التجارب. يُركّب مجس حرارة (T1) عند مدخل الهواء في الطرف السفلي للأنبوب الرأسي، كما يُركّب مجس لقياس سرعة الرياح فوق مجس T1. يمكن تركيب ثلاثة أنواع مختلفة من عناصر التسخين في منتصف الأنبوب الرأسي، وهي: مبادل حراري أنبوبي، ومبادل حراري أسطواني، ومبادل حراري لوحي. كل مبادل حراري مزود بمستشعر حرارة (T4). يتم تركيب مروحة محورية قابلة للتعديل بجهد 24 فولت عند مخرج الهواء العلوي للأنبوب الرأسي. يتم تركيب مستشعر حرارة (T4) أسفل المروحة المحورية. يمكن إدخال مسبار حرارة يدوي (T3) في منتصف الأنبوب الرأسي (تم تجهيز فتحات في الأنبوب). يتم تركيب عدة أجهزة إرسال للمستشعرات في صندوق محول كهربائي مقاوم للماء، والذي ينقل بيانات المستشعرات إلى الصندوق الكهربائي للمعالجة.
1.2 مميزات المنتج
1. يتميز المنتج بتصميم أنيق، ومتانة عالية، وحجم صغير، وسهولة التركيب والتشغيل، ووظائف متكاملة، مما يلبي متطلبات التدريس التجريبي.
2. يعتمد المنتج تصميمًا معياريًا، مما يتيح إجراء مجموعة متنوعة من التجارب التعليمية والبحثية.
٣. يمكن تركيب ملحقات المنتج بسرعة.
٤. المنتج مزود ببرنامج مخصص لتسهيل حصول المستخدمين على البيانات التجريبية بسرعة.
٢. المواصفات الفنية
٢.١ المعايير الفنية
معايير مصدر الطاقة: تيار متردد ٢٣٠ فولت، ٥٠ هرتز
مساحة المقطع العرضي للتدفق: ١٢٠ × ١٢٠ مم؛ الارتفاع حوالي ٠.٦ متر
معايير عنصر التسخين:
الحد الأقصى لدرجة الحرارة: ٩٠ درجة مئوية.
معايير عنصر التسخين الأنبوبي:
عدد الأنابيب: ٢٣؛ يتم تسخين أنبوب واحد في وضع متغير.
قدرة التسخين: ٢٠ واط؛ مساحة نقل الحرارة: ٣١.٤١ سم²
معايير الأسطوانة ذات درجة حرارة السطح المنتظمة:
قدرة التسخين: ٢٠ واط؛ مساحة نقل الحرارة: ١١١ سم²
قدرة التسخين: ٤٠ واط؛ مساحة نقل الحرارة: ٢ × ١٠٠ سم²
معايير الأسطوانة ذات رقاقة التسخين:
قدرة التسخين: ٤٠ واط؛ مساحة نقل الحرارة: ١١١ سم²
مواصفات المروحة المحورية:
أقصى معدل تدفق: ٥٠٠ م³/ساعة؛ أقصى فرق ضغط: حوالي ٩٥٠ باسكال؛ استهلاك الطاقة: ٩٠ واط
سرعة الهواء: ٠-١٠ م/ث
درجة الحرارة: ٤ × ٠-٣٢٥ درجة مئوية
قدرة التسخين: ٠-٥٠ واط
ظروف بيئة التشغيل المطلوبة: درجة الحرارة المحيطة: -١٠ درجة مئوية إلى +٤٠ درجة مئوية؛ الرطوبة النسبية: أقل من ٨٥٪ (عند ٢٥ درجة مئوية).
٢.٢ الأبعاد والوزن
الأبعاد: ٦٨٠ مم × ٣٩٠ مم × ٩٢٠ مم
الوزن: أقل من ٣٠ كجم
3. أسماء مكونات المنتج ووظائفها
3.1 الأجزاء الرئيسية للمنتج
الرقم الاسم الكمية
1 مروحة محورية 1
2 وحدة تسخين قابلة للاستبدال 1
3 نافذة عرض 1
4 مقياس سرعة الرياح 1
5 صندوق كهربائي 1
3.2 ملحقات المنتج
الرقم الاسم الكمية
1 أسطوانة ذات درجة حرارة سطحية موحدة 1
2 وحدة تجريبية من نوع الحزمة 1
3 أسطوانة مزودة برقاقة تسخين 1
4 وحدة تجريبية من النوع المسطح 1
5 كابل بيانات المستشعر 1
6 كابل بيانات USB 1
7 كابل طاقة 1
8 ذاكرة فلاش USB ١
٤. قائمة تجارب تعليم المنتج
(١) تجربة توضيحية للحمل الحراري الطبيعي والحمل الحراري القسري
(٢) تجربة انتقال الحرارة بالحمل الحراري على صفيحة مسطحة متحركة
(٣) تجربة انتقال الحرارة بالحمل الحراري على أسطوانة متحركة ذات درجة حرارة سطحية منتظمة
(٤) تجربة انتقال الحرارة بالحمل الحراري على حزمة أنابيب متحركة
(٥) تجربة انتقال الحرارة بالحمل الحراري على أسطوانة متحركة مع رقاقة تسخين
