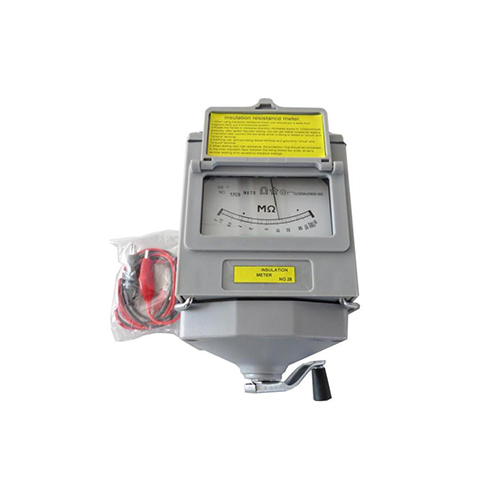

AF150E معدات مختبرات قياس العزل الكهربائي، معدات تعليمية، معدات تدريب مهني
١. مقدمة
يتكون مقياس مقاومة العزل، المعروف أيضًا باسم الميغامتر أو الميغ، بشكل أساسي من ثلاثة أجزاء: أولها مولد الجهد العالي للتيار المستمر؛ وثانيها جهاز القياس، وهو جهاز خاص يُستخدم لقياس المقاومة القصوى، ومقاومة العزل، ونسبة الامتصاص، ومؤشر الاستقطاب. وحدة قياسه هي الميغا أوم، ويعمل بجهد عالٍ؛ وثالثها شاشة العرض.

٢. البنية والتركيب
(١) مولد الجهد العالي للتيار المستمر.
يجب تطبيق مقاومة العزل المقاسة عند طرف القياس للجهد العالي. تُحدد قيمة الجهد العالي في المعيار الوطني لمقاومة العزل كالتالي: ٥٠ فولت، ١٠٠ فولت، ٢٥٠ فولت، ٥٠٠ فولت، ١٠٠٠ فولت، ٢٥٠٠ فولت، ٥٠٠٠ فولت...
هناك ثلاث طرق عامة لتوليد الجهد العالي للتيار المستمر. النوع الأول هو المولد اليدوي. حاليًا، يُستخدم هذا النوع في حوالي ٨٠٪ من أجهزة قياس المقاومة الكهربائية المصنعة في الصين (انظر الجدول). النوع الثاني هو استخدام جهد التيار العالي للتيار المستمر من خلال محول كهربائي، ثم يتم تقويته. هذه الطريقة تُستخدم في أجهزة قياس المقاومة الكهربائية العامة. النوع الثالث هو استخدام ترانزستور متذبذب أو دائرة تعديل عرض النبضة لإنتاج الجهد العالي للتيار المستمر، ويُستخدم هذا النوع في أجهزة قياس مقاومة العزل الكهربائية العامة التي تعمل بالبطارية.
(٢) دائرة القياس
في الجدول أعلاه، تُمثل دائرة القياس وجزء العرض دائرة واحدة. بدلاً من استخدام مقياس التدفق، لإكمال المقياس في لوحة التوزيع، يوجد ملفان بزاوية 60 درجة تقريبًا، أحدهما يقيس الجهد عند طرفيه، والآخر يمر عبر دائرة القياس. تُحدد زاوية انحراف مؤشر لوحة التوزيع بنسبة التيار في الملفين، حيث تمثل النسبة المختلفة مقاومة مختلفة. كلما كانت النسبة أصغر، زادت المقاومة، وبالتالي زادت زاوية انحراف المؤشر. هناك طريقة أخرى وهي استخدام مقياس التيار الخطي للقياس والعرض. يُستخدم مقياس التيار الخطي أمام لوحة التوزيع لأن المجال المغناطيسي في الملف يكون منتظمًا، فعندما يكون المؤشر في اللانهاية، يكون ملف التيار عند أعلى كثافة للتدفق المغناطيسي، لذلك على الرغم من أن المقاومة عالية جدًا، إلا أن التيار المار عبر الملف يكون صغيرًا، وبالتالي تكون زاوية انحراف الملف أكبر. عندما تكون المقاومة المقاسة صغيرة أو معدومة، يكون التيار في ملف التيار أكبر، وينحرف الملف إلى منطقة ذات كثافة تدفق مغناطيسي منخفضة، وتكون زاوية الانحراف الناتجة عن ذلك صغيرة نسبيًا. لذا، نحصل على تصحيح غير خطي. عادةً، تكون مقاومة رأس العداد عدة مراتب. ولكن عند استخدام رأس عداد تيار خطي، تتداخل قراءات دائرة القياس مباشرةً، وعندما تتكدس جميع القيم العالية على المقياس، يصعب التمييز بينها. ولتحقيق التصحيح غير الخطي، يجب استخدام مكونات غير خطية في دائرة القياس. وبالتالي، تتحقق وظيفة التحويلة عند الحصول على قيمة مقاومة صغيرة. لا توجد تحويلة عند المقاومة العالية، مما ينتج عنه عدة مراتب. مع تطور التكنولوجيا الإلكترونية وتكنولوجيا الحاسوب، تحل شاشات العرض الرقمية تدريجيًا محل أجهزة القياس التقليدية.
كما تطورت تقنية القياس الرقمي لمقاومة العزل، ومن بينها دائرة مقياس نسبة الجهد التي تُعد من أفضل دوائر القياس، وتتكون دائرة الفولتميتر من دائرة جسر الجهد ودائرة جسر القياس. تُحوَّل الإشارات الخارجة من هذين الجسرين بواسطة تحويل تناظري رقمي، ثم تُحوَّل مباشرةً إلى قيم رقمية بواسطة معالجة شريحة واحدة.
يُستخدم مقياس مقاومة العزل لقياس قيمة الجهد، بينما يُستخدم الآخر لتحديد النطاق المطلوب قياسه. في حال تكرار القياسات، يُفضَّل تفعيل خاصية ضبط التنبيه.
