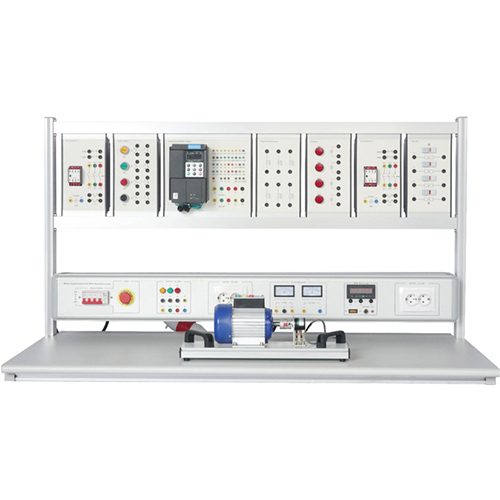

AF281E مجموعة تجريبية للمحركات مع حمل مقاوم، معدات مختبر كهربائي، معدات تعليمية، معدات تدريب مهني.1. مقدمة عن الجهاز
1.1 نظرة عامة
يجمع هذا الجهاز التدريبي الشامل بين المحركات ومكونات التحكم الصناعي، وهو مصمم بحيث تكون التجارب هي جوهره. يهدف إلى تمكين المتعلمين من فهم آلية عمل المحركات بشكل كامل وإتقان مهارات تطبيق أجهزة التحكم المختلفة من خلال العمليات العملية. من خلال هذه التجارب المصممة بعناية، لا يستطيع الطلاب التعرف على خصائص أداء المحركات فحسب، بل يكتسبون أيضًا فهمًا عميقًا لمبادئ التحكم والأساليب التقنية لتنفيذ التحكم الدقيق.
يتميز محتوى التجارب في هذا الجهاز بالغنى، حيث يغطي أوضاع تحكم متنوعة من الأساسية إلى المتقدمة، مما يضمن قدرة الطلاب على إتقان المعرفة النظرية والمهارات العملية اللازمة بشكل كامل.
1.2 الميزات
1. تصميم هيكلي حديث وخفيف الوزن:
يعتمد الجهاز على أعمدة من الألومنيوم خفيفة الوزن، وهي قوية وسهلة النقل، بما يتماشى مع جماليات التصميم الصناعي الحديث.
توفر أدوات القياس المدمجة ووحدة تزويد الطاقة العملية مساحة، وتبسط عملية التشغيل، وتقلل من تعقيد التوصيلات الخارجية.
2. وحدة تجريبية معيارية:
تم دمج وحدة التجارب في المنصة بطريقة تركيب صندوقية، مما يسهل استبدالها وصيانتها، ويحسن سهولة الاستخدام ومرونته.
يتيح هذا التصميم المعياري للمنصة التكيف مع مجموعة متنوعة من الاحتياجات التجريبية المختلفة، من تجارب الدوائر الأساسية إلى تطوير استراتيجيات التحكم المتقدمة.
3. دعم برامج تدريب عملية شاملة:
تدعم المنصة التدريب العملي متعدد المستويات، بما في ذلك التدريب على مهارات التشغيل الأساسية، وتطوير استراتيجيات التحكم المتقدمة، وما إلى ذلك، مما يوفر للمتعلمين فرصًا عملية شاملة.
يمكن لموارد الأجهزة المتقدمة تلبية متطلبات تنفيذ المشاريع ذات التعقيد المختلف، مما يسمح للطلاب بالوصول إلى أحدث التقنيات والمعدات في الصناعة.
4. الاهتمام بالسلامة:
تم تصميم نظام حماية أمان كامل، بما في ذلك زر إيقاف الطوارئ، وحماية من قصر الدائرة والحمل الزائد، وما إلى ذلك لضمان سلامة عملية التجارب.
من خلال تقليل المخاطر غير المتوقعة، يمكن للمتعلمين التركيز على تطوير مهاراتهم ومعارفهم في بيئة آمنة.
5. بيئة تدريب متعددة الأبعاد:
لا توفر المنصة فرصًا عملية للعمليات التقنية فحسب، بل تشجع الطلاب أيضًا على الانخراط في التعلم الاستكشافي والابتكار وتنمية قدرات حل المشكلات.
يساعد نموذج التدريس الذي يجمع بين النظرية والتطبيق الطلاب على فهم نقاط المعرفة بشكل أفضل وتحسين قدراتهم التطبيقية. باختصار، تُعدّ منصة التدريب العملي هذه أداة تعليمية حديثة متعددة الوظائف وفعالة وآمنة، مناسبة للاستخدام في مختلف المؤسسات التعليمية والتدريبية لمساعدة الطلاب والفنيين على تحسين مهاراتهم العملية ومعارفهم النظرية في بيئة آمنة.
2. المعايير الفنية
طاقة الإدخال: تيار متردد ثلاثي الأطوار 380 فولت، 50 هرتز
الوزن: 99 كجم
ظروف التشغيل: درجة الحرارة: 10 درجات مئوية إلى +40 درجة مئوية، الرطوبة النسبية: أقل من 85% (عند 25 درجة مئوية)
الأبعاد: 1480 مم × 780 مم × 990 مم
3. قائمة المكونات ومقدمة تفصيلية
3.1 الجزء الرئيسي
الرقم الاسم
1 وحدة صندوق التعليق
2 وحدة صندوق الطاقة
3 وحدة المحرك
3.2 وحدة صندوق الطاقة
الرقم الاسم
1 وحدة قاطع الدائرة 4 أقطاب
2 وحدة خرج تيار متردد ثلاثي الأطوار 380 فولت
3 وحدة خرج مقبس أوروبي تيار متردد 220 فولت
4 وحدة قياس الجهد والتيار المتردد
5 وحدة قياس سرعة المحرك
6 وحدة خرج مقبس أوروبي تيار متردد 220 فولت
3.3 قائمة مكونات الجهاز
الرقم الاسم الكمية
المكون 1 صندوق تعليق موصل التيار المتردد 1
المكون 2 صندوق تعليق المصهر 1
المكون 3 صندوق تعليق ضوء المؤشر 1
المكون 4 صندوق تعليق الأزرار 1
المكون 5 صندوق تعليق محول التردد 1
المكون 6 صندوق تعليق الحمل المقاوم 1
المكون 7 وحدة محرك غير متزامن ثلاثي الأطوار 1
3.4 الملحقات
الرقم الاسم الكمية
1 كابل توصيل أمان 4 مم، 1 متر، مزدوج الأطراف، أصفر 10
2 كابل توصيل أمان 4 مم، 1 متر، مزدوج الأطراف، أسود 10
3 كابل توصيل أمان 4 مم، 1 متر، مزدوج الأطراف، بلونين 5
4 قلب مصهر 5 أمبير 3
5 مصهر 5 أمبير 5*20 3
6 كابل توصيل أمان 2 مم، 100 سم 8
7 كابل توصيل أمان 4 مم، 1 متر، مزدوج الأطراف، أحمر 10
8 كابل توصيل أمان 4 مم، 1 متر، مزدوج الأطراف، أزرق 10
9 كابل توصيل أمان 4 مم، 1 متر، مزدوج الأطراف، أخضر 10
4. قائمة التجارب
التجربة 1: التحكم في بدء وإيقاف المحرك
التجربة 2: التحكم في الحلقة المغلقة للمحرك
التجربة 3: التحكم في الدوران الأمامي والخلفي للمحرك غير المتزامن ثلاثي الأطوار
التجربة 4: تأثير الحمل المقاوم على أداء المحرك
التجربة 5: تجربة فرملة المحرك
