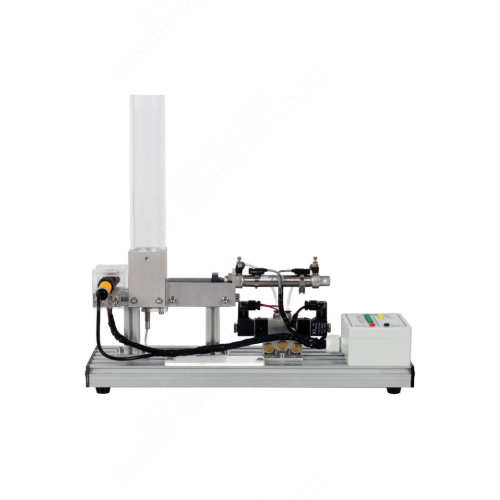

AFM055 وحدة تدريب تحديد وتوزيع القطع، التدريب التقني على المعدات المهنية، نظام المنتج المعياري ١. مقدمة المنتج ١.١ وصف المنتج وحدة تحديد وتوزيع القطع AFM055 هي جهاز أتمتة مصمم لأغراض التدريب العملي، ومناسب للطلاب والمعلمين لتعلم وتجربة التحكم باستخدام وحدات التحكم المنطقية القابلة للبرمجة (PLC)، وتطبيقات الحساسات، وتقنية الهواء المضغوط، ومبادئ الهياكل الميكانيكية. من خلال محاكاة سيناريوهات الأتمتة الصناعية، تساعد هذه الوحدة المستخدمين على إتقان العمليات الأساسية ومنطق برمجة أنظمة تحديد وتوزيع والتحكم في المواد. يتكون هذا الجهاز من حاوية تغذية، ومشغل هوائي، ونظام استشعار، وواجهة تحكم كهربائية، ويعمل تلقائيًا من خلال وحدة تحكم منطقية قابلة للبرمجة (PLC) خارجية ومصدر هواء. تتمثل وظيفته الأساسية في: الكشف عن حالة كتلة المواد من خلال الحساس، والتحكم في الأسطوانة لدفع كتلة المواد إلى الموضع المحدد، وتحقيق التغذية والتوزيع الدوري للمواد. يتميز الجهاز بتصميم معياري، ويمكن استخدامه بشكل مستقل أو بالاقتران مع وحدات تعليمية أخرى، وهو مناسب لمجموعة متنوعة من السيناريوهات التجريبية. ١.٢ مميزات المنتج ١. سهولة الاستخدام في التعليم يُظهر تصميم حاوية التغذية الشفافة عملية حركة المواد بشكل واضح. هيكل معياري، سهل الفك والتركيب والتطوير الثانوي. ٢. دمج بين النظامين الهوائي والكهربائي تُستخدم أسطوانات صغيرة وصمامات لولبية لتوضيح مبدأ التحكم الهوائي. يوفر واجهة طرفية آمنة قياسية ٢ مم، متوافقة مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) الشائعة. ٣. آمن وموثوق مصدر طاقة بجهد منخفض (٢٤ فولت تيار مستمر)، متوافق مع معايير السلامة التعليمية. الركيزة المصنوعة من سبائك الألومنيوم ثابتة ومتينة، ومناسبة لاحتياجات التجارب عالية التردد. ٢. المواصفات الفنية المعايير الفنية الأساسية جهد مصدر الطاقة: ٢٤ فولت تيار مستمر ضغط مصدر الهواء: ٠٫٤ ميجا باسكال ~ ٠٫٦ ميجا باسكال (يلزم مضخة هواء خارجية) معايير مظهر الجهاز الأبعاد: ٤٦٠ مم × ٢٤٠ مم × ٤٣٠ مم الوزن: ≤ ٥ كجم ٣. أسماء مكونات المنتج ووظائفها ٣٫١ الهيكل الرئيسي للمنتج الرقم الاسم الكمية ١ مستشعر ٢ ٢ صومعة ١ ٣ أسطوانة (مع مفتاحين مغناطيسيين) ١ ٤ صمام لولبي ١ ٥ صندوق توصيل ١ ٣٫٢ ملحقات المنتج الرقم الاسم الكمية 1. كابل إشارة ذو 25 سلكًا 1 2. كتلة 9 3. أنبوب هواء (3 أمتار) 1 4. ذاكرة فلاش USB 1 5. كابل كهربائي آمن 2 مم (أخضر، 100 سم) 6 6. كابل كهربائي آمن 2 مم (أسود، 100 سم) 1 7. كابل كهربائي آمن 2 مم (أحمر، 100 سم) 1 8. كابل كهربائي آمن 2 مم (أصفر، 100 سم) 2 4. قائمة تجارب تعليم المنتج (1) التشغيل الأساسي واستخدام المعدات
