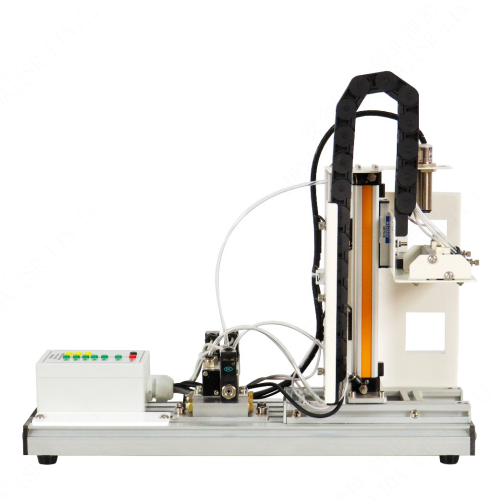

AFM057 وحدة تدريب قياس سُمك القطع، معدات مهنية، تدريب تقني، نظام منتجات معياري ١. مقدمة المنتج ١.١ وصف المنتج وحدة قياس سُمك القطع AFM057 هي جهاز تدريب صناعي مُصمم خصيصًا لقياس السُمك وتعليم التحكم الكهروميكانيكي. يتميز هيكلها المصنوع من مقاطع الألمنيوم بسهولة التجميع والتوسيع، كما يدعم صندوق واجهة الإدخال/الإخراج المُدمج (بما في ذلك أطراف توصيل ٢ مم وموصل D-SUB ذو ٢٥ قطبًا) الطلاب لإجراء القياسات الكهربائية والتدريب على التحكم في وحدات التحكم المنطقية القابلة للبرمجة (PLC). تحتوي الوحدة على مصدر طاقة تيار مستمر ٢٤ فولت، وتوفر ٤ مداخل رقمية، و٣ مخارج رقمية، ومخرج تناظري واحد. ١.٢ مميزات المنتج تعتمد الوحدة على هيكل مصنوع من مقاطع الألمنيوم، مما يسهل تجميعها وتوسيعها. يحتوي صندوق واجهة الإدخال/الإخراج المُدمج على أطراف توصيل ٢ مم وموصل D-SUB ذو ٢٥ قطبًا، ويدعم القياسات الكهربائية ونقل الإشارات. تدعم الوحدة القياسات الكهربائية ونقل الإشارات. ٢. المواصفات الفنية ٢.١ المعايير الفنية معايير مصدر الطاقة: سلكان، تيار مستمر ٢٤ فولت ٢.٢ الأبعاد والوزن الأبعاد: ٤٥٠ مم × ١٥٠ مم × ٤٠٠ مم الوزن: أقل من ١٠ كجم 3. أسماء مكونات المنتج ووظائفها 3.1 الهيكل الرئيسي للمنتج الرقم الاسم الكمية 1 عنصر التحكم 2 2 عنصر الحركة 2 3 الصومعة 2 3.2 ملحقات المنتج الرقم الاسم الكمية 1. كابل كهربائي آمن 2 مم، 100 سم، أسود، 1 2. كابل كهربائي آمن 2 مم، 100 سم، أحمر، 1 3. كابل كهربائي آمن 2 مم، 100 سم، أصفر، 3 4. كابل كهربائي آمن 2 مم، 100 سم، أخضر، 6 5. أنبوب هواء RPU4*2.5 شفاف، 3 6. موصل قابس 25 قطبًا، 1 7. ذاكرة فلاش USB، 1 8. كتلة مواد، 6 4. قائمة تجارب تعليم المنتج (انظر دليل التجربة للتفاصيل) (1) تجربة عملية فحص المواد
