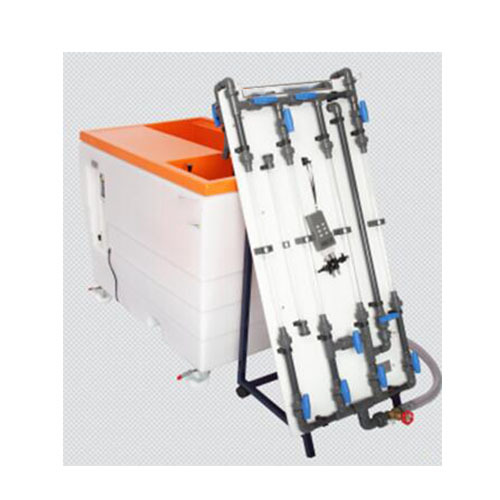

AFF054 شبكات الأنابيب، أجهزة، هندسة السوائل، معدات التدريب، المعدات التعليمية، معدات التدريسشبكة أنابيب مثبتة على إطار دعم قائم بذاته للاستخدام بجانب طاولة اختبار هيدروليكية.
أنابيب الاختبار:
أنبوب واحد بقطر داخلي 22.5 مم؛
أنبوبان بقطر داخلي 17.5 مم؛
أنبوبان بقطر داخلي 13.0 مم.
الطول الشائع 0.7 متر. مضخة التدوير: 0.55 كيلوواط (0.75 حصان) طرد مركزي.
قياسات فرق الضغط: مانومتر ماء مضغوط بطول متر واحد؛ مانومتر رقمي لفرق الضغط.
نطاق قياس التدفق الحجمي: من 0 إلى 6 لترات ومن 0 إلى 40 لترًا مع مؤشر مستوى على مقياس الرؤية عن بُعد.
