الوصف
يُعدّ تحديد الضغط ومعدل التدفق في أنظمة الأنابيب المعقدة مهمةً أساسيةً في إنشاء خطوط الأنابيب. عمليًا، يُشكّل حساب إجمالي فقدان الضغط أساسًا لتصميم وحدات تشغيل مناسبة لأنظمة التدفئة والتكييف، وأنظمة إمداد مياه الشرب، وأجزاء من أنظمة الصرف الصحي. كما تُستخدم معرفة فقدان الضغط لتحسين التشغيل.

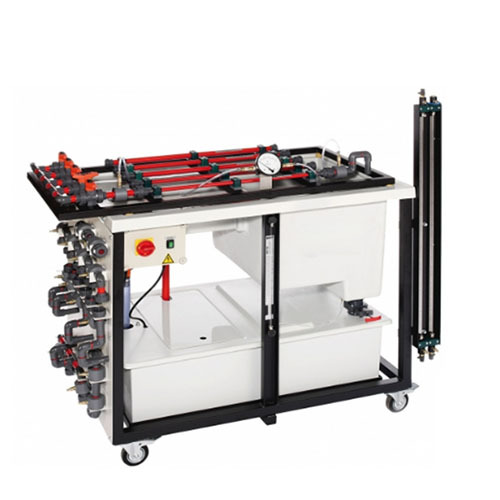

يُمكّن هذا الجهاز من إنشاء ودراسة شبكات الأنابيب المختلفة، مثل التوصيلات المتوازية والمتسلسلة، وتفرعاتها واندماجها، ودراسة الأنابيب الفردية. وباتباع قوانين كيرشوف للكهرباء، يُمكن إجراء تحليل العقد.
تُوصَّل أقسام الأنابيب الخمسة المُثبَّتة مسبقًا أعلى جهاز التدريب بشبكات الأنابيب باستخدام عناصر التوصيل. الخزان والأنابيب وعناصر التوصيل والصمامات والوصلات مصنوعة بالكامل من البلاستيك. تُغلق أقسام الأنابيب الفردية بواسطة صمامات كروية. خلال التجارب، تُسجَّل وتُقيَّم فواقد الضغط في مختلف الأنابيب وعناصر التوصيل.
يحتوي الجهاز على مقياسين للضغط لقياس فرق الضغط، وذلك لنطاقات قياس مختلفة. ويُقاس معدل التدفق حجميًا.
