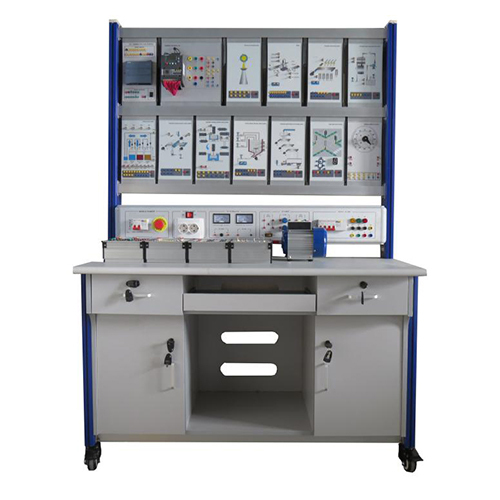

AF166E جهاز محاكاة تدريب PLC والعاكس، معدات مختبرات كهربائية، معدات تعليمية، معدات تدريب مهني١. نظرة عامة على المنتج
١.١ نبذة تعريفية
تُعدّ وحدة التحكم المنطقية القابلة للبرمجة (PLC) تقنية حديثة في المجال الصناعي، ويشمل هذا الجهاز التدريبي وحدات تدريب Siemens S7-200 PLC، ووحدة طاقة، ومنضدة عمل، مما يُنمّي لدى الطلاب مهاراتهم العملية في البرمجة.
١.٢ الخصائص
(١) تتميز منضدة العمل التدريبية بهيكل من أعمدة الألمنيوم الصناعية، وتتضمن صندوق عدادات ووحدة طاقة لاختبار وقياس المعايير الفنية، وهي سهلة الاستخدام ومتينة.
(٢) مزودة بمكونات، مما يُمكّن الطلاب من تركيبها وإتمام العديد من محتويات التدريب.
(٣) تتمتع منضدة العمل التدريبية بنظام أمان عالٍ.
(٤) تحتوي منضدة العمل على ٤ عجلات في الأسفل، اثنتان منها مزودتان بقفل، مما يُسهّل نقلها وتثبيتها.
(٥) مزودة بخزانة في الأسفل، تحتوي على قفل داخلي، حيث يُمكن للطلاب وضع أدواتهم بداخلها.
(٦) يتميز الهيكل بالمرونة، حيث يُمكن فكه وتركيبه بسهولة. ٢. المواصفات الفنية
(١) طاقة الإدخال: أحادي الطور، ثلاثة أسلاك، ٢٢٠ فولت ± ١٠٪، ٥٠ هرتز
(٢) الأبعاد: ١٢٠٠ مم × ٧٠٠ مم × ١٧٨٠ مم
(٣) السعة الكلية: أقل من ٢.٠ كيلو فولت أمبير
(٤) الوزن: أقل من ٢٠٠ كجم
(٥) بيئة التشغيل: رطوبة أقل من ٨٥٪
3. يتكون المنتج من:
3.1 لوحة التحكم بالطاقة
لوحة التحكم بالطاقة مصنوعة من الألومنيوم، وهي من النوع المغلق بالكامل.
3.2 طاولة التدريب
طاولة التدريب مصنوعة من الألومنيوم. تحتوي على 4 عجلات دوارة في أسفلها، وقاطعين كهربائيين على كل عجلة. يمكن تحريكها أو إيقافها بسهولة. سمك لوحة طاولة التدريب 25 مم، وهي مصنوعة من مادة عالية الكثافة، وخضعت لمعالجة مقاومة للحريق تحت ضغط ودرجة حرارة عاليتين. وهي مزودة بثلاثة أدراج من نوع السكة الموجهة، وخزانتين للدفع والتوصيل. هيكلها متين وموثوق، ومظهرها أنيق.
3.3 لوحة التحكم بالطاقة
(1) مدخل طاقة أحادي الطور بثلاثة أسلاك، تم اختباره بواسطة قاطع التسرب.
مزودة بزر إيقاف طارئ، يمكنك من خلاله قطع التيار الكهربائي في حالات الطوارئ.
(2) تحتوي لوحة التحكم على مقياس جهد ثنائي النقاط، ومقياس تيار، ومقياس طاقة، ومقياس طاقة غير متصل.
(3) مزودة بمؤشر، ومخرج قابس طاقة أوروبي، ومقابس أمان. (4) مخرج تيار متردد داخلي 220 فولت، طاقة ملفوفة تيار مستمر 220 فولت، طاقة محرك تيار مستمر قابلة للتعديل باستمرار من 0 إلى 220 فولت، مع وظيفة حماية من قصر الدائرة.
3.4 المكونات المضمنة
يحتوي جهاز التدريب هذا على 17 صندوقًا تجريبيًا معلقًا:
(1) تدريب محاكاة إضاءة برج المراقبة
(2) تدريب محاكاة اختبار إشارة المرور
(3) تدريب محاكاة خلط السوائل المختلفة
(4) تدريب محاكاة مستوى الماء
(5) تدريب محاكاة فرز البريد
(6) تدريب محاكاة التحكم في المحرك
(7) تدريب محاكاة الاستجابة
(8) تدريب محاكاة التحميل والتغذية الآلي
(9) تدريب محاكاة خط التعبئة الآلي
(10) تدريب محاكاة مركز التشغيل الآلي
(11) تدريب محاكاة عربة التغذية
(12) تدريب محاكاة الروبوت
(13) تدريب محاكاة اختبار التحكم في المصعد
(14) تدريب محاكاة آلة البيع
(15) التحكم الآلي في درجة الحرارة
(16) دليل مستخدم باللغة الإنجليزية.
(17) جهاز قياس متعدد
