AFM014P منضدة قياس الضغط: جهاز تدريبي للتحكم في العمليات، معدات تعليمية وتدريسيةI. وصف عام
يُعد نظام التدريب على الضغط نظاماً هوائياً للتحكم أحادي الحلقة. وهو يتيح دراسة المبادئ المتعلقة بكل من تنظيم ضغط العمليات والتحكم في التدفق داخل الأنظمة المضغوطة.

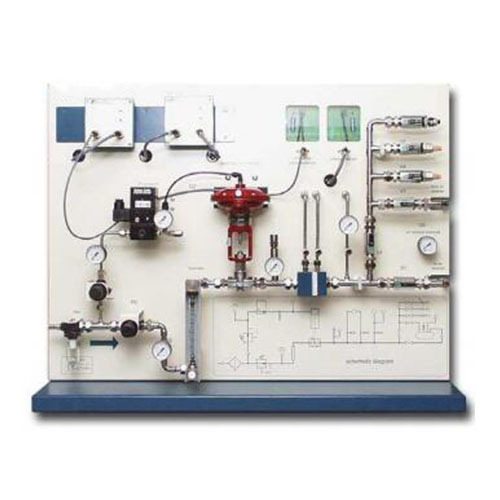

يتألف النظام من دائرة هواء منخفض الضغط مُثبَّتة على لوحة مخصصة للاستخدام فوق أسطح العمل (المناضد)، مما يجعله ملائماً للعمل الفردي للطلاب أو للعروض التوضيحية الجماعية.
يتطلب جهاز التدريب على الضغط توفير مصدر للهواء المضغوط، بضغط دخل موصى به يبلغ 40 رطلاً لكل بوصة مربعة (psi). كما يُستخدم مرشح/مُجفف عند المدخل لتنقية الهواء المُزوَّد. وتعمل فروع منفصلة - تخضع كل منها لتنظيم مستقل - على توفير الهواء اللازم لتشغيل العملية وللتحكم في الصمامات.
يتألف فرع المعالجة من منظم ضغط، ومقياس تدفق متغير المساحة، وصمام تحكم يعمل بالهواء المضغوط، ووحدة فتحات مزودة بألواح فتحات قابلة للتغيير، بالإضافة إلى حساسات ضغط تفاضلية وحساسات ضغط نقطية. ويمكن تصريف تدفق هواء المعالجة إلى الغلاف الجوي عبر منافذ توزيع قابلة للتعديل.
ويمكن توصيل خزان استقبال الهواء وفصله عن الدائرة. ويتألف فرع التحكم بالصمام من منظم ضغط ومحول تيار كهربائي إلى مدخل ضغط. ويُستخدم هذا المحول لتنظيم صمام التحكم الهوائي في خط المعالجة. ويعمل محول الإدخال بإشارة 4-20 مللي أمبير. ويتم توفير تهيئة الإشارة للحساسات بواسطة أجهزة إرسال الضغط. ويُخرج جهاز إرسال الضغط التفاضلي إشارة خطية لمستشعر الضغط التفاضلي. والنظام مُجهز بالكامل بمقاييس ضغط لعرض الضغوط في جميع أنحاء النظام.
