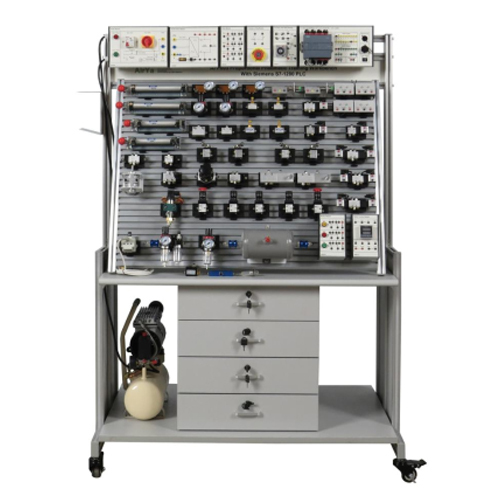

AFP003 طاولة تدريب هوائية تناسبية مزودة بوحدة تحكم منطقية قابلة للبرمجة من سيمنز S7-1200، معدات تعليمية، معدات تدريس مدرسية، جهاز تدريب هوائي١. مقدمة المنتج
١.١ وصف المنتج
صُمم هذا النظام وفقًا لمتطلبات التجارب التعليمية الحديثة في هندسة الهواء المضغوط، والمحتوى العام للكتب الدراسية مثل "نقل الحركة بالهواء المضغوط" و"تقنية التحكم بالهواء المضغوط". بالإضافة إلى التجارب الأساسية التقليدية لدوائر التحكم بالهواء المضغوط، يُمكن لهذا النظام أيضًا محاكاة تجارب تطبيق تقنية التحكم بالهواء المضغوط، وتصميم مناهج تقنية الهواء المضغوط، مما يجعله جهازًا تجريبيًا نموذجيًا في مجال الميكاترونيك.
من خلال التجارب العملية وتصميم المناهج، يستطيع الطلاب فهم بنية مكونات الهواء المضغوط، ومبادئ التحكم، وطرق تصميم دوائر الهواء المضغوط، ومبادئ التحكم بدقة.
١.٢ مميزات المنتج
١. صُممت منصة التجارب لتلبية احتياجات الطلاب؛ حيث يُمكن التحكم بكل مكون ودائرة ووحدة تحكم كهربائية بشكل مستقل.
٢. تصميم هيكلي معياري، بسيط وسهل الاستخدام. تُعد مكونات الهواء المضغوط المختلفة وحدات مستقلة، مما يُسهل تركيب لوحة الدوائر. يُمكن إجراء التجارب بحرية على ألواح ألومنيوم عادية. تجميع دوائر التجارب المختلفة بسيط.
٣. هندسة سريعة وموثوقة، تركيب بسيط، وتوصيل سهل.
٤. يستخدم مكونات صناعية قياسية، مما يضمن أداءً موثوقًا وآمنًا.
٢. المواصفات الفنية
٢.١ المعايير الفنية
معايير مصدر الطاقة: تيار متردد أحادي الطور ثلاثي الأسلاك ٢٢٠ فولت ٥٠ هرتز
٢.٢ الأبعاد والوزن
الأبعاد: ١٣٠٠ مم × ٨٠٠ مم × ١٧٨٠ مم
الوزن: أقل من ٢٠٠ كجم
3. أسماء ووظائف مكونات المنتج
3.1 الهيكل الرئيسي للمنتج
الرقم الاسم الكمية
1 قسم الوحدة 8
2 قسم المكونات 52
3 مضخة هواء 1
4 خزانة 4
3.2 قسم وحدة المنتج
الرقم الاسم الكمية
1 صندوق تعليق هوائي هيدروليكي - مصدر طاقة - أحادي الطور ثلاثي الأسلاك 220 فولت 1
2 صندوق تعليق هوائي هيدروليكي - مصدر طاقة 24 فولت - تيار متردد 220 فولت - طرف أمان للإدخال 4 مم - طرف أمان للإخراج 2 مم 1
3 صندوق تعليق هوائي هيدروليكي - مرحل - طرف أمان 2 مم 1
4 صندوق تعليق هوائي هيدروليكي - زر إيقاف طارئ - طرف أمان 2 مم 1
5 - صندوق تعليق هوائي هيدروليكي - مرحل زمني - طرف أمان 2 مم 1
6 - صندوق تعليق وحدة التحكم المنطقية القابلة للبرمجة (PLC) 1
7 - صندوق تعليق هوائي هيدروليكي - عداد - طرف أمان 2 مم 1
8 - صندوق تعليق هوائي هيدروليكي - زر مضيء - طرف أمان 2 مم 1
3.3 ملحقات المنتج
الرقم - الاسم - الكمية
1 - كابل شبكة 2 متر Cat5E (كابل شبكة من الفئة 5e) أصفر 1
2 - كابل USB أزرق 1.5 متر، مزود بمنفذي USB في كلا الطرفين 1
3 - كابل كهربائي أمان 4 مم أصفر مزدوج الأطراف 0.25 متر 2
4 - كابل كهربائي أمان 4 مم أزرق مزدوج الأطراف 0.25 متر ٢
٥ كابل كهربائي آمن ٤ مم، ٠٫٢٥ متر، طرفان، لونان
٢
٦ كابل كهربائي آمن ٢ مم، ١٠٠ سم، أحمر
١٥
٧ كابل كهربائي آمن ٢ مم، ١٠٠ سم، أسود
١٥
٨ كابل كهربائي آمن ٢ مم، ١٠٠ سم، أزرق
٢
٩ كابل كهربائي آمن ٢ مم، ١٠٠ سم، أصفر
١٥
١٠ كابل كهربائي آمن ٢ مم، ١٠٠ سم، أخضر
١٥
١١ موصل هوائي رباعي الاتجاهات ∮٤
٤
١٢ موصل على شكل حرف T من نوع T، RPE٤
٦
١٣ شريط PTFE
٥
١٤ خرطوم هواء RPU٤*٢٫٥ شفاف
٦٠
١٥ مفتاح سداسي طويل (٩ قطع) ١
١٦ مقص خرطوم هواء TK-3 ١
١٧ سدادة خرطوم هواء ∮٤ APP4 أسود ١٠
١٨ كابل كهربائي آمن ٤ مم أزرق ١
١٩ كابل كهربائي آمن ٤ مم أصفر ١
٤. قائمة تجارب تعليم المنتج (انظر دليل التجارب لمزيد من التفاصيل)
(١) تجربة صمام التوجيه اليدوي
(٢) تجربة صمام الزر الدوار
(٣) تجربة صمام تخفيض الضغط
(٤) تجربة صمام الملف اللولبي
(٥) دائرة مقوم أسطوانة أحادية الفعل
(٦) دائرة توجيه أسطوانة مزدوجة الفعل
(٧) دائرة تنظيم سرعة أسطوانة مزدوجة الفعل
(٨) دائرة حماية من الحمل الزائد
(٩) دائرة التفريغ
(١٠) دائرة مفتاح السرعة
(١١) التحكم في الحركة الترددية المستمرة لأسطوانة واحدة الدائرة الكهربائية
(12) دائرة التحكم في الحركة الترددية المستمرة ذات الأسطوانتين
(13) دورة التشغيل المتسلسلة ذات الأسطوانتين والمفتاح الكهربائي
(14) تجربة دائرة التأخير
(15) تجربة صمام التحويل
(16) تجربة صمام الضغط المزدوج
(17) تجربة صمام العادم السريع
(18) تجربة تصحيح أخطاء الاتصال بين وحدة التحكم المنطقية القابلة للبرمجة (PLC) والحاسوب
