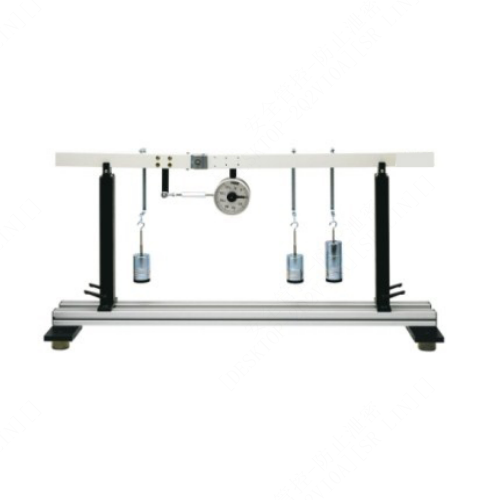

AFME005مجموعة التدريب الصفي لمعدات التعليم في مركز القص - جهاز تدريب ميكانيكي نظرة عامة هذا الجهاز مُخصّص لأقسام الهندسة الميكانيكية في الجامعات، وتحديدًا لتخصصات الميكانيكا النظرية والتطبيقية، وميكانيكا الهندسة، وميكانيكا المواد الصلبة، وغيرها من التخصصات ذات الصلة. يُستخدم الجهاز لدراسة مستوى التحميل العرضي دون التواء لمقاطع قياسية مُختارة. يُستخدم مع إطار هيكلي عالمي (يُباع بشكل منفصل). تتكون عينات العوارض القابلة للتبديل من صفائح فولاذية بسماكة 1.2 مم أو ما يُعادلها تقريبًا، مع صفائح طرفية ملحومة ولوحة تحميل مركزية مزودة بفتحة في أسفلها لتحميلها عند انحرافات مختلفة عن محور العارضة. تُثبّت الصفائح الطرفية على دعامتين مُفلنجتين. يُعلّق حمل في أسفل لوحة التحميل المركزية، ويُستخدم مؤشران لقياس انحرافات طرفي اللوحة. مستوى الالتواء الصفري هو مستوى مركز القص. يُرفق دليل تعليمات مع الجهاز. ثانيًا: التجارب النموذجية تغير قوة القص مع زيادة الحمل النقطي تغير قوة القص في ظل ظروف تحميل مختلفة دراسة حالات تحميل أخرى وتأثيرها على قوة القص ثالثًا: البيانات الفنية الهيكل: ألومنيوم قاعدة مطاطية قابلة للتعديل لضبط الارتفاع الوزن الإجمالي أقل من 200 كجم بيئة العمل: من -10 درجة مئوية إلى 40 درجة مئوية، رطوبة أقل من 85% مقطع العارضة - قناة 1 - نصف دائرة 1 - زاوية 1 - "Z" 1 حامل الحمل 1 مؤشرات قياس 2
