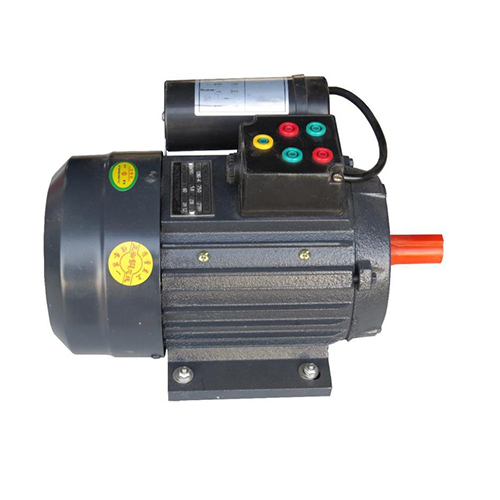

محرك تعليمي أحادي الطور غير متزامن، معدات مختبرات كهربائية، معدات تعليمية، معدات تعليمية

AF062E محرك تعليمي أحادي الطور غير متزامن، معدات مختبرات كهربائية، معدات تعليمية، معدات تعليمية
مقدمة
محرك المكثف أحادي الطور هو نوع من المحركات التي تعمل بتيار متردد أحادي الطور بجهد 220 فولت.
يفصل محرك المكثف أحادي الطور التيار المتردد أحادي الطور عن التيار المتردد الآخر ذي فرق الطور 90 درجة باستخدام وظيفة إزاحة الطور للمكثف، ليحصل على تيار متردد ثنائي الطور ويرسله إلى ملفين منفصلين. مبدأ عمله وآليته كالتالي:
يتم تطبيق تيارين مترددين بفرق زاوية كهربائية 90 درجة على ملفات الجزء الثابت ← يتشكل مجال مغناطيسي دوار على الجزء الثابت ← يقطع الجزء الدوار خطوط المجال المغناطيسي لتوليد تيار مستحث ← يولد التيار المستحث مجالًا مغناطيسيًا دوارًا ← يتفاعل المجال المغناطيسي للجزء الدوار مع المجال المغناطيسي للجزء الثابت ← يدور الجزء الدوار.

المحرك مزود بمفتاح طرد مركزي. عندما يكون المحرك متوقفًا، يكون المفتاح مغلقًا. عند تشغيل المحرك، يتم توصيل ملف بدء التشغيل ومكثف بدء التشغيل على التوازي في الدائرة لبدء تشغيل المحرك بسرعة منخفضة. عندما تصل سرعة المحرك إلى ثلاثة أرباع السرعة العادية، يرتد مفتاح الطرد المركزي بفعل القوة، فينفصل ملف بدء التشغيل، ويعمل ملف التشغيل، وبذلك يكتمل بدء تشغيل المحرك.
يتميز هذا المحرك بصغر حجمه وخفة وزنه وسلاسة بدء تشغيله وموثوقية أدائه وانخفاض سعره.
ثانيًا: معايير الأداء
محرك مكثف أحادي الطور
القدرة المقدرة: 750 واط
السرعة: 1490 دورة في الدقيقة
التردد: 60 هرتز
التيار: 5.8 أمبير
الجهد: 220 فولت
