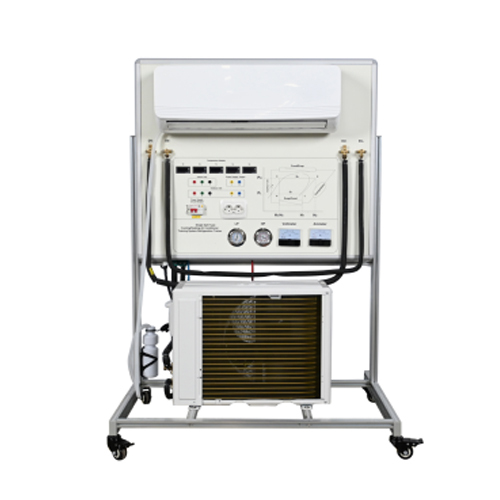

AFA044A نظام تدريب على مكيفات الهواء من النوع المنفصل للتبريد/التدفئة، معدات تدريب على التبريد، معدات تعليمية للمدارس، معدات مختبرات تعليمية، جهاز تدريب على التبريد١. مقدمة عن الجهاز
١.١ نظرة عامة
يُستخدم هذا الجهاز التدريبي لتعليم الطلاب كيفية تشغيل مكيفات الهواء المنزلية وخصائصها الحرارية. ويهدف إلى تعريفهم بشكل منهجي بآلية تشغيل مكيفات الهواء، وإتقان مبادئ التحكم فيها، وآلية عمل الضواغط، وعرض النظام عمليًا لتمكينهم من فهم مبادئه بوضوح أثناء التدريب. كما يهدف إلى تعليمهم مبادئ التكييف والتدفئة وتوصيلات الأنابيب. مكيف الهواء المنفصل هو نوع من أنواع مكيفات الهواء، ويتكون من وحدة داخلية ووحدة خارجية، تُركّبان داخل المنزل وخارجه على التوالي، وتتصلان ببعضهما البعض عبر الأنابيب والأسلاك.
يُقسّم مكيف الهواء المنفصل إلى جزأين: وحدة داخلية ووحدة خارجية. توضع الضاغطة والمروحة المحورية وغيرها من المكونات في الوحدة الخارجية، بينما تُركّب مكونات دائرة التحكم الكهربائية والمبادلات الحرارية الداخلية في الوحدة الداخلية. يُطلق على مكيف الهواء المكون من وحدتين اسم مكيف الهواء المنفصل.
صُمم جهاز التدريب هذا لأغراض تعليمية، حيث يُتيح للطلاب فهم خصائص أنظمة تكييف الهواء والتبريد والتدفئة التي تعمل بمضخات حرارية أرضية، ودراسة عملياتها ومبادئ عملها.
1.2 الميزات
تعتمد منصة التدريب هيكلًا من سبائك الألومنيوم، يتميز بالبساطة والمتانة، مما يُقلل الوزن الإجمالي مع ضمان قوة الجهاز. زُودت المنصة بأربع عجلات في الأسفل لسهولة النقل.
يحتوي اللوح الأمامي على أربعة صمامات، مما يُسهل تركيب أنابيب التوصيل (أنابيب الهواء والسائل) بين المساحات الداخلية والخارجية.
يحتوي اللوح الأمامي على مقياس فولت ومقياس أمبير لمراقبة إمداد الطاقة للنظام في الوقت الفعلي.
يحتوي اللوح الأمامي على مقياسين للضغط العالي والمنخفض لمراقبة ضغط مدخل ومخرج الضاغط.
٢. المواصفات الفنية
(١) الطاقة المدخلة: ٢٢٠ فولت تيار متردد ± ١٠٪، ٥٠ هرتز
(٢) الأبعاد الكلية: ١١٥٠ مم × ٨٠٠ مم × ١٦٥٠ مم
(٣) الوزن: ١٦٠ كجم
(٤) ظروف التشغيل: درجة حرارة محيطة من ١٠ إلى ٣٠ درجة مئوية، رطوبة نسبية أقل من ٧٥٪ (عند ٢٥ درجة مئوية)
3. قائمة المكونات وشرح مفصل
3.1 الجزء الرئيسي:
الرقم الاسم الكمية
1 مخرج ضاغط TE؛
TO طرف مدخل ضاغط TO؛
TC مخرج مكثف TC؛
... مدخل مبادل حرارة الوحدة الداخلية TS
مخرج زعانف مبادل حرارة الوحدة الداخلية TD 5
2 أطراف التوصيل الداخلية والخارجية ومصدر الطاقة 1
3 قاطع دائرة ثنائي القطب 1
4 مقبس أوروبي 2
5 مخطط دائرة النظام 1
6 حاوية 1
7 الوحدة الداخلية لمكيف الهواء المنفصل 1
8 الوحدة الخارجية لمكيف الهواء المنفصل 1
9 مقياس ضغط عالي يمين
مقياس ضغط منخفض يسار 2
10 فولتميتر تيار متردد على اليسار
أمبير تيار متردد يمين 2
11 أربعة صمامات 4
3.2 الملحقات
الرقم الاسم الكمية
1 جهاز تحكم عن بعد عالمي 1
2 كابل كهربائي آمن 4 مم أصفر 1
3 كابل كهربائي آمن 4 مم أخضر 1
4 كابل كهربائي آمن 4 مم أحمر 1
5 كابل كهربائي آمن 4 مم أزرق 1
6 كابل كهربائي آمن 4 مم أسود 1
4. قائمة التجارب
التجربة 1: فهم مكيفات الهواء المنفصلة أحادية الوحدة (بارد وساخن)
التجربة 2: دراسة تشغيل مكيفات الهواء المنفصلة
التجربة 3: تعمل في وضع التبريد
التجربة 4: تعمل في وضع التدفئة
