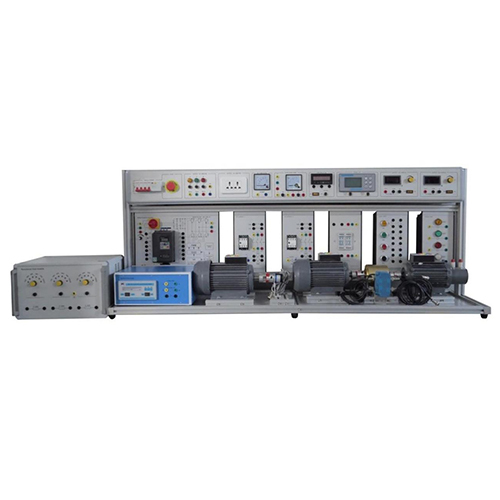

AFE2016 وحدة محرك مولد متزامن، معدات مختبرات كهربائية، معدات تعليمية، معدات تدريس١. نظرة عامة على المنتج
١.١ نظرة عامة
تتضمن منصة التدريب هذه وحدات دوائر تطبيقية نموذجية لمحركات غير متزامنة ثلاثية الطور ومولدات متزامنة ثلاثية الطور. من خلال التجارب العملية، يمكنك التعرف على الخصائص الكهربائية للتحكم في مولدات الأقطاب البارزة ثلاثية الطور، وإتقان مبادئ وأساليب التحكم فيها، وتدريب الطلاب على الاستجابة.
١.٢ الخصائص
(١) تعتمد منصة التدريب هيكل إطار عمودي من الألومنيوم، حيث يتم تركيب أجهزة القياس ومصدر الطاقة التدريبي بشكل متكامل، وتتميز كل وحدة بالمرونة وسهولة التشغيل ومقاومة التلف.
(٢) تم تجهيز المحرك بقاعدة مخصصة، يمكن توصيلها مباشرة بمحرك التيار المستمر لتشكيل مجموعة حمل مولد، مما يتيح مراقبة الأسلاك وحالة التشغيل بصريًا وإكمال محتوى التدريب لمختلف الدورات.
(٣) يمكن ضبط زيادة أو تقليل الوحدات المرتبطة بمرونة لتلبية احتياجات المستخدمين المختلفين.
(٤) تتميز منصة التدريب بنظام حماية أمان متطور.
2. معايير الأداء
(1) طاقة الإدخال: نظام ثلاثي الأطوار بخمسة أسلاك، 380 فولت ± 10%، 50 هرتز
(2) الأبعاد: 1600 مم × 600 مم × 800 مم
(3) قدرة الجهاز الكلية: أقل من 1.5 كيلو فولت أمبير
(4) الوزن: أقل من 380 كجم
(5) ظروف التشغيل: درجة الحرارة المحيطة من -10 درجة مئوية إلى +40 درجة مئوية، الرطوبة النسبية أقل من 85% (عند 25 درجة مئوية)
٣. مكونات المنتج
٣.١ لوحة التحكم بالطاقة
تتميز لوحة التحكم بالطاقة بهيكل صندوقي مغلق مصنوع من سبائك الألومنيوم، وهي متصلة بالرف السفلي كوحدة واحدة.
٣.٢ منصة التدريب
تستند طاولة التدريب على أعمدة ألومنيوم، وعجلاتها السفلية مزودة بمكابح، مما يتيح تحريكها ووضعها بسهولة. سطح الطاولة مصنوع من ركيزة عالية الكثافة بسماكة ٢٥ مم، ومعالج بلوح مقاوم للحريق يتحمل درجات الحرارة والضغط العاليين.
٣.٣ مواصفات لوحة التحكم بالطاقة
(١) مدخل طاقة ثلاثي الأطوار بخمسة أسلاك، يتم التحكم فيه بواسطة قاطع دائرة تسريب، ومزود بزر إيقاف طارئ. في حالة الطوارئ، اضغط على زر الإيقاف الطارئ لفصل التيار الكهربائي.
(٢) تدعم لوحة التحكم بالطاقة الفولتميتر، ومقياس الطاقة، ومقياس سرعة الدوران الإلكتروني، ومقياس عرض الطاقة الميكانيكية، ومصدر طاقة الإثارة.
(٣) مزودة بمؤشر طاقة، ومقبس إخراج طاقة، وطرف إخراج طاقة آمن.
(4) مزود طاقة تيار مستمر مستقر مدمج مع مخارج جهد متعددة، مع وظيفة حماية من قصر الدائرة.
