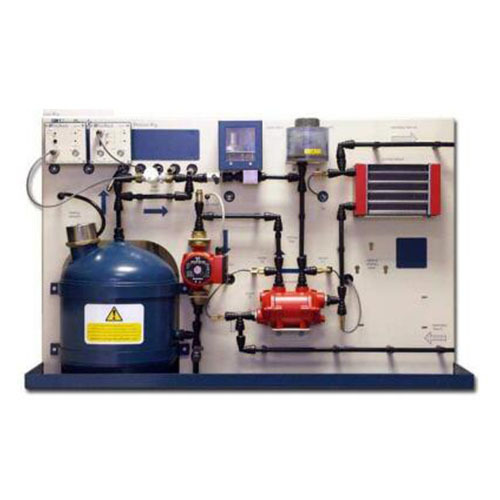

AFM013P جهاز قياس درجة الحرارة، جهاز تدريب على التحكم في العمليات، معدات تعليمية، معدات تدريسI. نظرة عامة
يُعد نظام التدريب على التحكم في درجة الحرارة نظاماً ثنائي الحلقات، يستخدم الماء كسائل للعملية، مما يتيح دراسة مبادئ التحكم في العمليات الصناعية، وذلك باتخاذ درجات حرارة الدائرتين الأولية والثانوية كمتغيرات للعملية المراد التحكم فيها. تمر كلتا الدائرتين عبر مبادل حراري، كما تحتوي الدائرة الثانوية على مُشعّ تبريد مُعزز بمروحة. وقد جرى تثبيت مستشعرات حرارة من نوع "الثيرمستور" عند مجاري الدخول والخروج في كل من الجانبين الأولي والثانوي للمبادل الحراري، وكذلك عند مخرج المُشعّ.
يمكن استخدام جهاز التدريب مع مصدر مياه رئيسي بارد، وذلك من خلال "وحدة التحكم المساعدة في درجة الحرارة" التي تُورَّد كجزء من النظام. وتتألف هذه الوحدة من صمام تحكم مزود بمحرك، ومقياس للتدفق، ووحدة لتكييف الإشارات. وبدلاً من ذلك، يمكن توصيل جهاز التدريب الخاص بدرجة الحرارة بـ "جهاز التدريب على عمليات المستوى والتدفق"، والذي يقوم حينئذٍ بتغذية دائرة المياه الباردة.
