١. مقدمة المنتج
١.١ نظرة عامة على المنتج

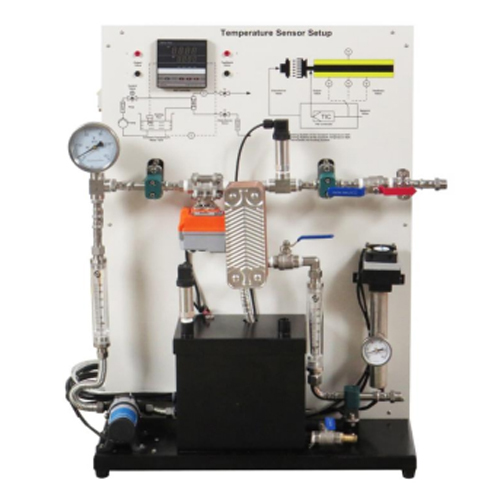

هذا الجهاز عبارة عن نظام تعليمي/تجريبي لقياس درجة الحرارة باستخدام مستشعرات حلقة سائلة، مصمم خصيصًا لقياس درجة الحرارة والتحكم بها ودراسة خصائص المستشعرات. يدمج الجهاز وحدات متكاملة لدوران السائل، والتسخين/تبادل الحرارة، والكشف، والتحكم، لمحاكاة سيناريوهات قياس درجة الحرارة والتحكم بها في البيئات الصناعية.
وحدة دوران السائل: تتكون من خزان تخزين، ومضخة دوران، وأنابيب، وصمامات تنظيم، ومقياس تدفق دوار، ومقياس ضغط، مما يحقق دورانًا مستقرًا لسائل التشغيل (مثل الماء أو سائل نقل الحرارة)، مع إمكانية مراقبة معدل التدفق والضغط وضبطهما مباشرةً.
وحدة التحكم في درجة الحرارة: مزودة بمبادل حراري لوحي (أو وحدة تسخين كهربائية)، ومستشعرات درجة حرارة (مثل PT100 RTDs، ومزدوجات حرارية)، وصمام تنظيم كهربائي، ووحدة تحكم رقمية في درجة الحرارة، مما يتيح التحكم في درجة حرارة السائل في حلقة مغلقة، لمحاكاة تغيرات درجة الحرارة في ظل ظروف تشغيل مختلفة.
وحدة جمع البيانات وعرضها: يعرض جهاز التحكم الرقمي في درجة الحرارة درجة الحرارة المضبوطة والفعلية في الوقت الفعلي، مما يُتيح معايرة الحساس، واختبار زمن الاستجابة، والدقة، وفعالية خوارزمية التحكم.
الوحدات المساعدة: تشمل مجموعات الصمامات، والمرشحات، ومكونات تخفيف الضغط، وغيرها، لضمان تشغيل النظام بشكل آمن ومستقر. كما تُوفر واجهات اختبار متعددة لدعم التجارب المقارنة مع أنواع مختلفة من الحساسات.
يُستخدم هذا الجهاز على نطاق واسع في التدريس والتدريب العملي في مجالات الأتمتة، وتقنيات القياس والتحكم، والميكاترونيات، وغيرها من المجالات ذات الصلة، بالإضافة إلى اختيار ومعايرة والتحقق من أداء حساسات درجة الحرارة الصناعية.
1.2 مميزات المنتج
تصميم مرئي شامل: يعتمد الجهاز على تصميم لوحة مفتوحة، يعرض بوضوح الأنابيب والصمامات والأجهزة، مما يُسهل فهم مبادئ عمل دوران السوائل والتحكم في درجة الحرارة.
قدرة محاكاة متعددة الظروف: يُحاكي الجهاز خصائص استجابة الحساس في ظل معدلات تدفق ونطاقات درجات حرارة مختلفة عن طريق ضبط معدل التدفق، وقدرة التسخين، ودرجة الحرارة المضبوطة، ويدعم اختبارات درجة الحرارة الثابتة والديناميكية. تصميم معياري وتوافق قوي: يوفر الجهاز واجهات تركيب متعددة للمستشعرات، مما يدعم تركيب واختبار مختلف أنواع المستشعرات الصناعية مثل أجهزة قياس درجة الحرارة المقاومة (RTDs) والمزدوجات الحرارية وأجهزة إرسال درجة الحرارة، وهو متوافق مع أنواع الإشارات الشائعة (4-20 مللي أمبير، 0-10 فولت، RS485، إلخ). ميزات أمان شاملة: مزود بمقاييس ضغط وصمامات تخفيف الضغط وحماية من الاحتراق الجاف، بالإضافة إلى تصميمات أمان كهربائية لمنع ظروف التشغيل غير الطبيعية مثل الضغط الزائد ودرجة الحرارة الزائدة، مما يضمن سلامة التجارب.
سهولة التشغيل: إعدادات معلمات جهاز التحكم في درجة الحرارة سهلة الاستخدام، وتعديلات التدفق والضغط بسيطة، كما تتوفر مخططات مبادئ التحكم القياسية لتسهيل تطبيق التدريب الأساسي والتجارب المتقدمة.
سهولة التشغيل ٢. المواصفات الفنية
٢.١ المعايير الفنية
مصدر الطاقة: تيار متردد أحادي الطور ثلاثي الأسلاك ٢٢٠ فولت ± ١٠٪، ٥٠ هرتز
درجة حرارة التشغيل: من -١٠ درجة مئوية إلى +٤٠ درجة مئوية
رطوبة التشغيل: أقل من ٨٥٪ (عند ٢٥ درجة مئوية)
٢.٢ الأبعاد والوزن
الأبعاد: ٨٠٠ مم × ٥٥٠ مم × ٩٠٠ مم
الوزن: ٥٠ كجم
3. أسماء مكونات المنتج ووظائفها
3.1 الهيكل الرئيسي
الرقم الاسم الكمية
1 وحدة تحكم في درجة الحرارة PID 1
2 مقياس حرارة 1
3 مستشعر درجة الحرارة 1
4 مبادل حراري 1
5 صمام تناسبي 1
6 مقياس تدفق 1
7 مفتاح عوّامة 1
8 مسبار درجة الحرارة 1
9 مقياس تدفق 1
10 خزان مياه 1
11 مضخة مياه 1
12 مصرف خزان المياه 1
3.2 الملحقات
الرقم الاسم الكمية
1 قابس طاقة أوروبي قياسي ١
٢ جهاز قياس متعدد ١
٣ كابل شبكة ١
٤ مشبك تمساح (أحمر) ١
٥ مشبك تمساح (أسود) ١
٦ خرطوم مرن من سلك فولاذي شفاف ١
٧ محول USB إلى ٤٨٥ ١
٨ ذاكرة فلاش USB ١
٩ موصل نحاسي على شكل معبد ٣
١٠ حشية ٢
١١ مشبك أنبوب من الفولاذ المقاوم للصدأ ٣
٤. قائمة التجارب
(١) تجربة التحكم اليدوي بجهاز التحكم في مستشعر درجة الحرارة في الوضع ١
(٢) تجربة التحكم التلقائي بجهاز التحكم في مستشعر درجة الحرارة في الوضع ١
(٣) تجربة التحكم اليدوي بجهاز التحكم في مستشعر درجة الحرارة في الوضع ٢
(٤) تجربة التحكم التلقائي بجهاز التحكم في مستشعر درجة الحرارة الجهاز في الوضع 02
(5) تجربة التحكم اليدوي بجهاز التحكم في مستشعر درجة الحرارة في الوضع 00
(6) تجربة التحكم الآلي بجهاز التحكم في مستشعر درجة الحرارة في الوضع 00
