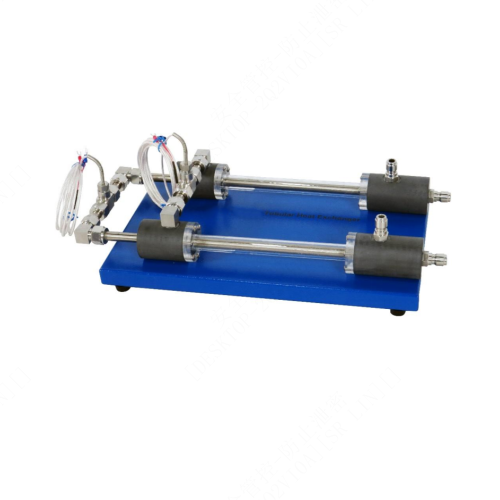

AFT124 مدرسة التدريب التعليمي على المبادل الحراري الأنبوبي - تدريب المختبر - معدات المختبر الحراري ١. مقدمة عن المنتج ١.١ وصف المنتج يشير الحمل الحراري إلى ظاهرة انتقال الطاقة الحرارية من مكان إلى آخر عبر جسيمات ساخنة في وسط متدفق. إذا تدفق سائل ذو كتلة لكل وحدة مساحة من درجة الحرارة T1 إلى T2 في وحدة الزمن أثناء عملية الحمل الحراري، فإن الحرارة المنقولة عبر هذا الحمل الحراري يجب أن تكون Q = M·Cp·(T2-T1)، وحدة W/m2. تُسمى عملية انتقال الحرارة داخل مادة (نظام) نقل الحرارة. يتحقق انتقال الحرارة من خلال ثلاث طرق: التوصيل الحراري، والحمل الحراري، والإشعاع الحراري. في عملية نقل الحرارة الفعلية، غالبًا ما تُنفذ هذه الطرق الثلاث معًا. المبادل الحراري الأنبوبي هو جهاز لتبادل الحرارة. يحتوي المبادل الحراري على أنبوب من الفولاذ المقاوم للصدأ لنقل الماء الساخن، ويُستخدم الجزء الخارجي من الأنبوب والجزء الداخلي من الغلاف لنقل الماء البارد. أثناء التجربة، يمكن قياس التبادل الحراري لنصف خط الأنابيب، ويمكن أيضًا قياس التبادل الحراري لخط الأنابيب بأكمله. تنتقل الحرارة إلى الماء البارد عبر عملية نقل الحرارة بالحمل الحراري لتحقيق كفاءة تبادل حراري عالية. 1.2 ميزات المنتج 1. يتميز المنتج بتصميم رائع، جميل، وواسع. 2. يتميز المنتج بوظائف معيارية، ويمكن استخدامه مع وحدات تجريبية أخرى. 3. يستخدم المنتج مواد أكثر متانة، مما يطيل عمر الجهاز بشكل كبير. 2. المواصفات الفنية 2.1 المعايير الفنية مساحة المبادل الحراري: حوالي 0.26 متر مربع. ظروف بيئة العمل: درجة حرارة محيطة تتراوح بين 10 و30 درجة مئوية؛ رطوبة نسبية أقل من 75% (25 درجة مئوية). 2.2 الأبعاد والوزن الأبعاد: 480*230*120 مم الوزن: 7 كجم ٣. مكونات المنتج ٣.١ الجزء الرئيسي للمنتج الرقم. الاسم ١. مستشعر درجة حرارة دورة الماء الساخن ٢. مستشعر درجة حرارة دورة الماء البارد ٣. منطقة التبادل الحراري ٤. مدخل/مخرج دورة الماء البارد ٥. مخرج/مدخل دورة الماء البارد ٦. مدخل/مخرج دورة الماء الساخن ٧. مخرج/مدخل دورة الماء الساخن ٤. قائمة تكوين المنتج الرقم. الاسم. الكمية ١. مبادل حراري أنبوبي ١ ٢. مستشعر درجة الحرارة ٢ ٥. قائمة تجارب تعليمية للمنتج (١) برنامج تعليمي لتوصيل أنبوب المبادل الحراري الأنبوبي
