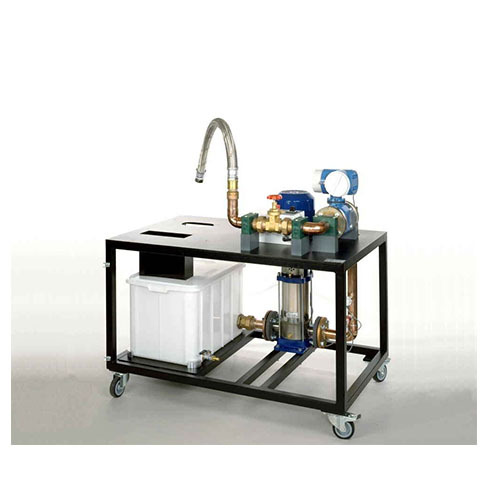

AFF089 وحدة تزويد التوربينات بالسوائل، معدات التدريب الهندسي، المعدات التعليمية، معدات التدريس
أهداف التعلم / التجارب
بالتزامن مع وحدة القيادة والفرامل العالمية وتوربين بيلتون أو فرانسيس
تحديد القدرة الميكانيكية للتوربينات
تحديد القدرة الهيدروليكية للتوربينات
تحديد كفاءة التوربينات
رسم منحنيات الخصائص
تأثير موضع ريشة التوجيه على منحنى الخصائص عند استخدام توربين فرانسيس
تأثير مقطع الفوهة على منحنى الخصائص عند استخدام توربين بيلتون

المواصفات
[1] وحدة تغذية التوربينات
[2] دائرة مياه مغلقة تحتوي على مضخة طرد مركزي متعددة المراحل، وخزان، ومقياس تدفق حثي، وصمام تحكم في التدفق
[3] توصيل بالتوربينات عبر خرطوم مرن مزود بوصلة سريعة الفك
[4] إمكانية ضبط عزم الدوران والسرعات الثابتة
[5] شاشة عرض رقمية لمعدل التدفق والضغط ودرجة الحرارة
[6] قياس عزم الدوران والسرعة أثناء الكبح
[7] برنامج لجمع البيانات عبر منفذ USB لأنظمة التشغيل Windows Vista أو Windows 7
البيانات الفنية
مضخة طرد مركزي، 3 مراحل - استهلاك الطاقة: 3 كيلوواط - أقصى معدل تدفق: 29 متر مكعب/ساعة الارتفاع: 45 مترًا - السرعة: 2900 دورة في الدقيقة
سعة الخزان: 96 لترًا
نطاقات القياس
الضغط (مدخل التوربين): من -1 إلى 9 بار
الضغط (مخرج توربين فرانسيس): من 0 إلى 1.6 بار
درجة الحرارة: من 0 إلى 100 درجة مئوية
معدل التدفق: من 0 إلى 600 لتر/دقيقة
الأبعاد والوزن
الطول × العرض × الارتفاع: 1300 مم × 800 مم × 1200 مم
الوزن فارغًا: حوالي 120 كجم
متطلبات التشغيل
400 فولت، 50 هرتز، 3 أطوار أو 230 فولت، 60 هرتز، 3 أطوار
