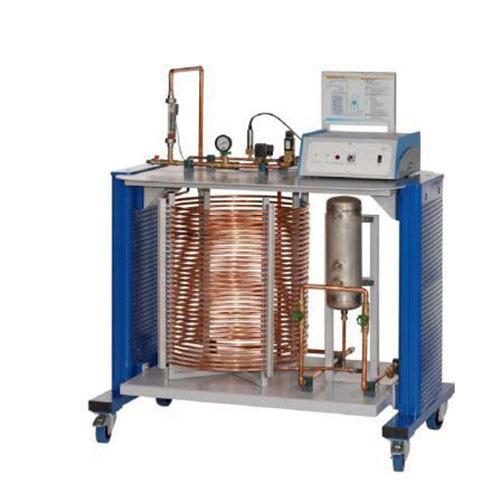

AFF047 مطرقة الماء في الأنابيب، هندسة السوائل، معدات التدريب، معدات التدريس، المعدات التعليمية
أهداف التعلم / التجارب
- ظاهرة الطرق المائي كدالة لمعدل التدفق
- ظاهرة الطرق المائي كدالة لزمن إغلاق الصمام
- عرض منحنى الضغط
- تحديد زمن الانعكاس
- حساب سرعة الصوت في الماء
المواصفات
[1] دراسة ظاهرة الطرق المائي وموجات الضغط في الأنابيب
[2] مقطع الأنبوب على شكل أنبوب حلزوني لتوفير المساحة
[3] توليد ظاهرة الطرق المائي باستخدام صمام لولبي ذي زمن إغلاق ثابت
[4] توليد ظاهرة الطرق المائي باستخدام صمام لولبي ذي زمن إغلاق قابل للتعديل
[5] وعاء ضغط مزود بوسادة هوائية يعكس الموجة
[6] صمام أمان للحماية من زيادة الضغط في النظام
[7] الأدوات: حساس ضغط، مقياس تدفق، مانومتر
[8] عرض منحنيات الضغط ومعدل التدفق باستخدام برنامج
[9] برنامج لجمع البيانات عبر منفذ USB يعمل بنظامي التشغيل Windows Vista أو Windows 7

البيانات الفنية
صمام لولبي، زمن إغلاق ثابت
- زمن الإغلاق: ٢٠-٣٠ مللي ثانية
- ضغط التشغيل: ٠-١٠ بار
صمام لولبي، زمن إغلاق قابل للتعديل
- زمن الإغلاق: ١-٤ ثوانٍ
- ضغط التشغيل: ٠٫٢-١٢ بار
صمام أمان: ١٦ بار
مقطع الأنبوب، نحاسي
- الطول: ٦٠ مترًا
- القطر الداخلي: ١٠ ملم
وعاء الضغط: ٥ لترات
نطاقات القياس
- الضغط: ٠-١٦ بار
- معدل التدفق: ٣٠-٣٢٠ لتر/ساعة
الأبعاد والوزن
الطول × العرض × الارتفاع: ١٣١٠ × ٧٩٠ × ١٥٠٠ ملم
الوزن: ١٥٥ كجم تقريبًا
متطلبات التشغيل
٢٣٠ فولت، ٥٠/٦٠ هرتز، أحادي الطور أو ١٢٠ فولت، ٦٠ هرتز/CSA، أحادي الطور
وصلة مياه ٣٠٠ لتر/ساعة، تصريف
