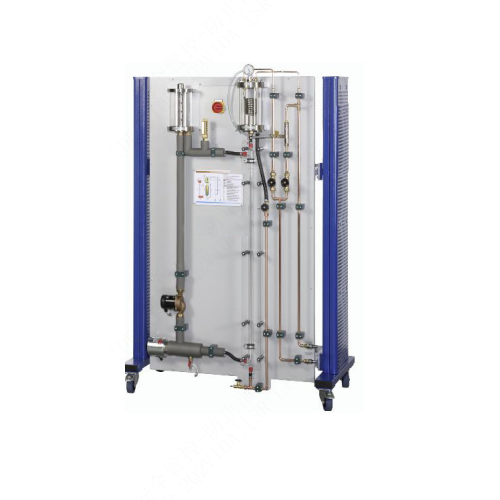

AFT074 وحدة دراسة مبادل حراري بين الماء والبخار، معدات تدريب تعليمية، جهاز عرض توضيحي، معدات مختبر حراريالوظيفة:
جهاز بحجم المختبر يُمكّن من:
تصوير عمليات الغليان والتكثيف
تأثير درجة الحرارة والضغط على عملية التبخر
إبراز زيادة كفاءة المبادل الحراري مع زيادة عدد دوائر التبادل عند معدل تدفق ثابت
قياس تأثير زيادة سرعة تدفق سائل التبريد وعدد دوائر التبادل على معامل انتقال الحرارة
دراسة العلاقة بين الضغط ودرجة حرارة التشبع للماء عند ضغط منخفض
المواصفات الفنية
مزود بثلاث مقاومات تسخين، ومنظم طاقة
أسطوانة زجاجية: 1200 مل
لتحقيق تبخير وتكثيف السائل في المبادلات الحرارية
أربعة أنابيب تبريد من الفولاذ المقاوم للصدأ مع إمكانية التوصيل بعدة طرق مختلفة (باستخدام الموزع)
مجسات استشعار درجة الحرارة
7 أزواج حرارية: من النوع T، 0-100 درجة مئوية
مقياس ضغط تفاضلي
لقياس الفقد في مبادلات حرارية محددة
مقياس تدفق مع صمام تحكم ومستشعر تدفق
نطاق تبريد الماء: 0.2-1.5 لتر/دقيقة
موزع
اختيار دائرة واحدة... مبادل حراري رباعي الدوائر
مقياس ضغط بخاري ومستشعر ضغط
قياس الضغط في الحجرة، نطاق 0-10 بار
مصدر الطاقة: 220 فولت تيار متردد - 50 هرتز
الأبعاد (الطول × العرض × الارتفاع مم): 1000 × 650 × 700، الوزن (كجم): 56
مزود بمؤشر متعدد الخطوط لدرجة الحرارة شاشة عرض، وشاشة عرض الضغط، وشاشة عرض الطاقة، وشاشة عرض معدل تدفق مياه التبريد
